Yeni Başlayanlar İçin Ayarlı Voltaj Regülatörü Nasıl Yapılır.

LM317 ile basit ayarlı voltaj regülatörü nasıl yapılır? Nasıl Geliştirilir? Soğutma gerekli mi? Nasıl soğutulur?

LM317 Regülatör Entegre
0.1uF Seramik Kondansatör
10uF % 33uF Kondansatör
5K Potansiyometre
1N4007 Diyot (6 adet)
5mm LED
Delikli Plaket
5X5 12V Soğutucu Fan
3300uF 25V Kondansatör (veya 4700uF)
24V Trafo
1.5K veya 2K 1W Direnç
240R Direnç

Basit Ayarlı Regülatör Devresi (Basic Adjustable Regulator Circuit)

Daha kararlı ve korumalı versiyonu:

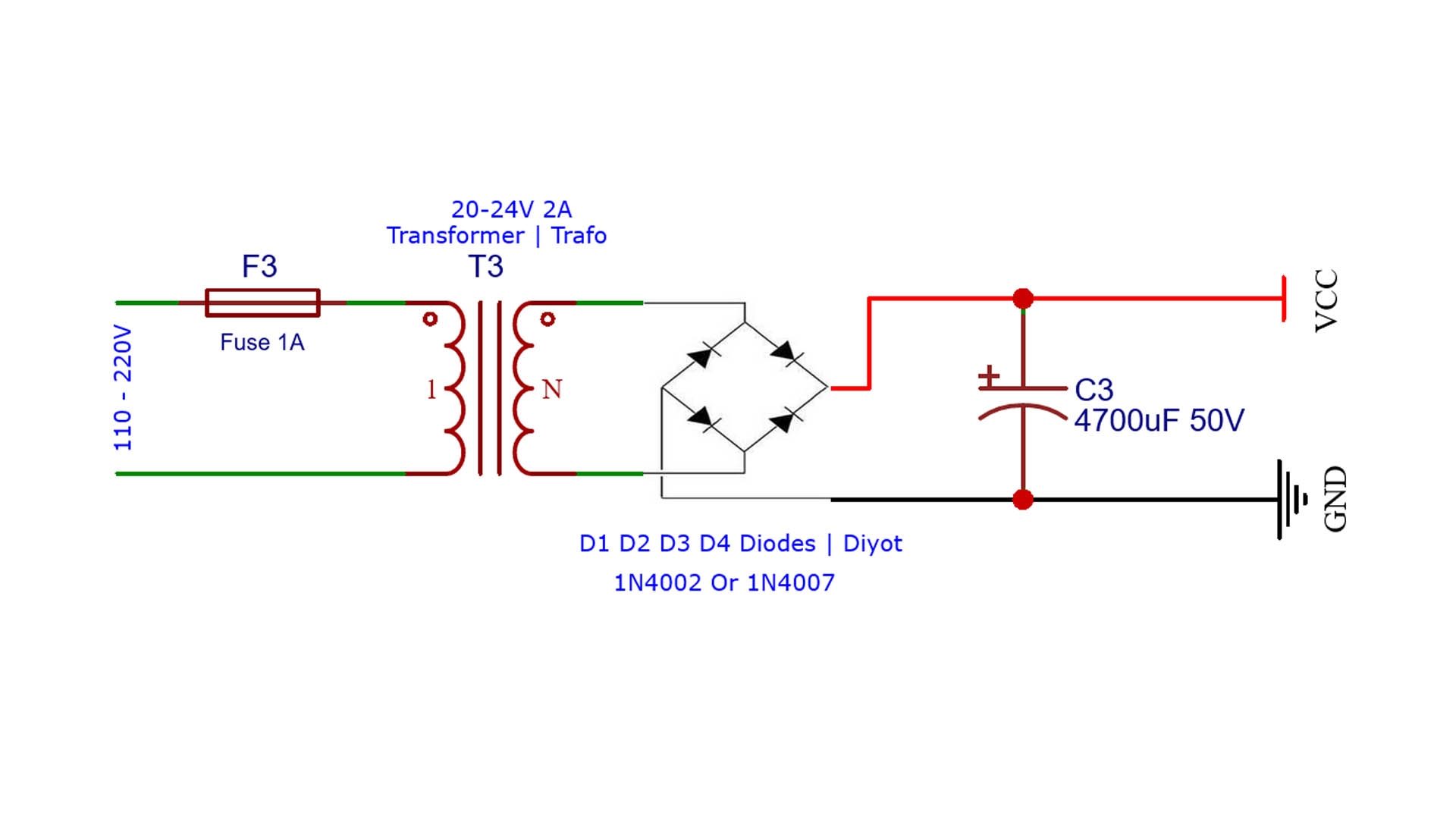

Güç Kaynağı:
