Voltaj ve amper ayarlanabilen güç kaynağı nasıl yapılır. Güçlü power suply. DIY ayarlı regülatör.
Bu DC DC bir güç kaynağıdır. Bir AC DC trafo veya Switch Mod adaptör ile kullanılabilir. Detaylar için videoyu seyrediniz.
Malzemeler:
1 x LM317 Regülatör Entegresi
2 x BD139 Transistör
2 x TIP3055 Güç Transistörü
2 x Alimünyum Soğutucu
2 x 0.1uF Kondansatör
1 x 5K Potansiyometre
1 x 10K Potansiyometre
1 x 220R Direnç
1 x 1K Direnç
1 x 5mm Led
2 x 0.10R 5W Direnç
1 x 1000uF 35V Kondansatör
1 x 5X10 Delikli Plaket
1 x 7806 Regülatör
1 x 10K NTC
1 x 5K Trimpot
2 x 4cm 6V Fan
1 x Volt ve amper metre (İsteğe bağlı)
DÜZELTME: Videoda devre çıkışındaki kondansatöre bağlı olan diyot gereksiz olduğundan şemadan çıkartılmıştır.
DC-DC Regülatör Devresi:
Not: Devre çıkışına yük bağlı değilken voltaj değeri değişmeyecektir. Yük bağlıyken (motor, lamba vs.) devre, voltaj ayarlama potansına normal tepki verecektir. Çünkü yük bağlı değilken kondansatör içerisinde birikmiş olan güç deşarj olamadığından voltaj sabit ölçülür. Kondansatör istenirse devreden çıkartılabilir. Kondansatörün görevi yüksek akım çekebilen motor gibi yüklerin ilk anda çektiği akıma tampon oluşturmasıdır.

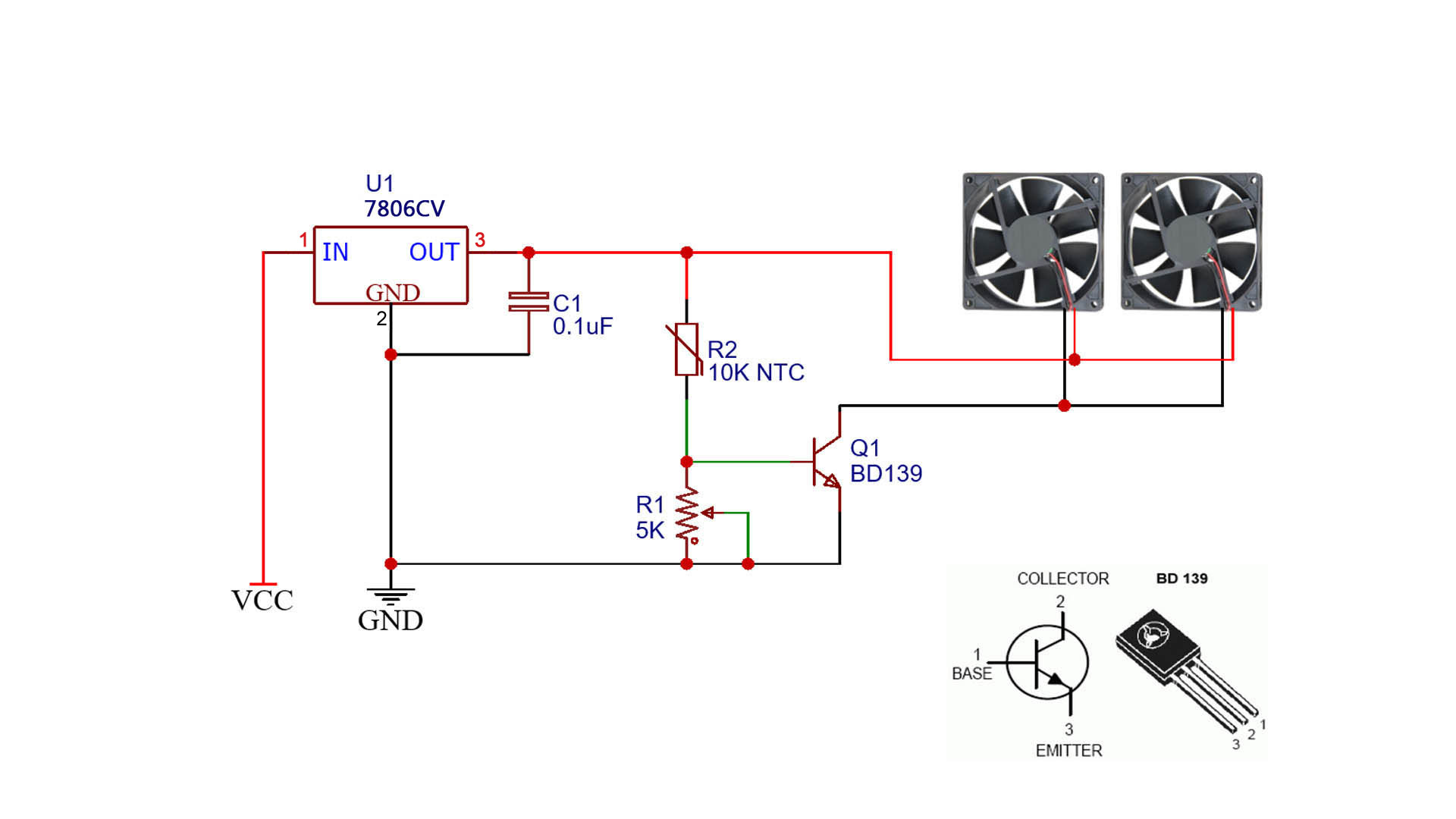

Sıcaklığa göre aktif olan fan devresi (Fan circuit diagram):
AC DC güç kaynağı devresi: (Dikkat Yüksek Voltaj!)
