Çift Motorlu RC Model Uçak Yapımı – Fırçasız Motorlu

Fotoblok malzemesinden 2 fırçasız (Brushless) motorlu uzaktan kumandalı uçak nasıl yapılır. Bu model uçuş tarzı açısından tam olarak değilse de başlangıç seviyesi olarak ve orta seviye olarak düşünülebilir.

BİLGİ NOTU: Fotoblok iç kısmı köpükten dış kısımları ise kağıt kaplı olan bir maket malzemedir. Hafif, gerektiği kadar sağlam ve kolay kesilebilen bir malzemedir. Sıcak silikon ile kolayca yapıştırılabilir.

Gerekli Malzemeler:

5mm kraft fotoblok (50×70 plaka)
5mm beyaz fotoblok (50×70 plaka)

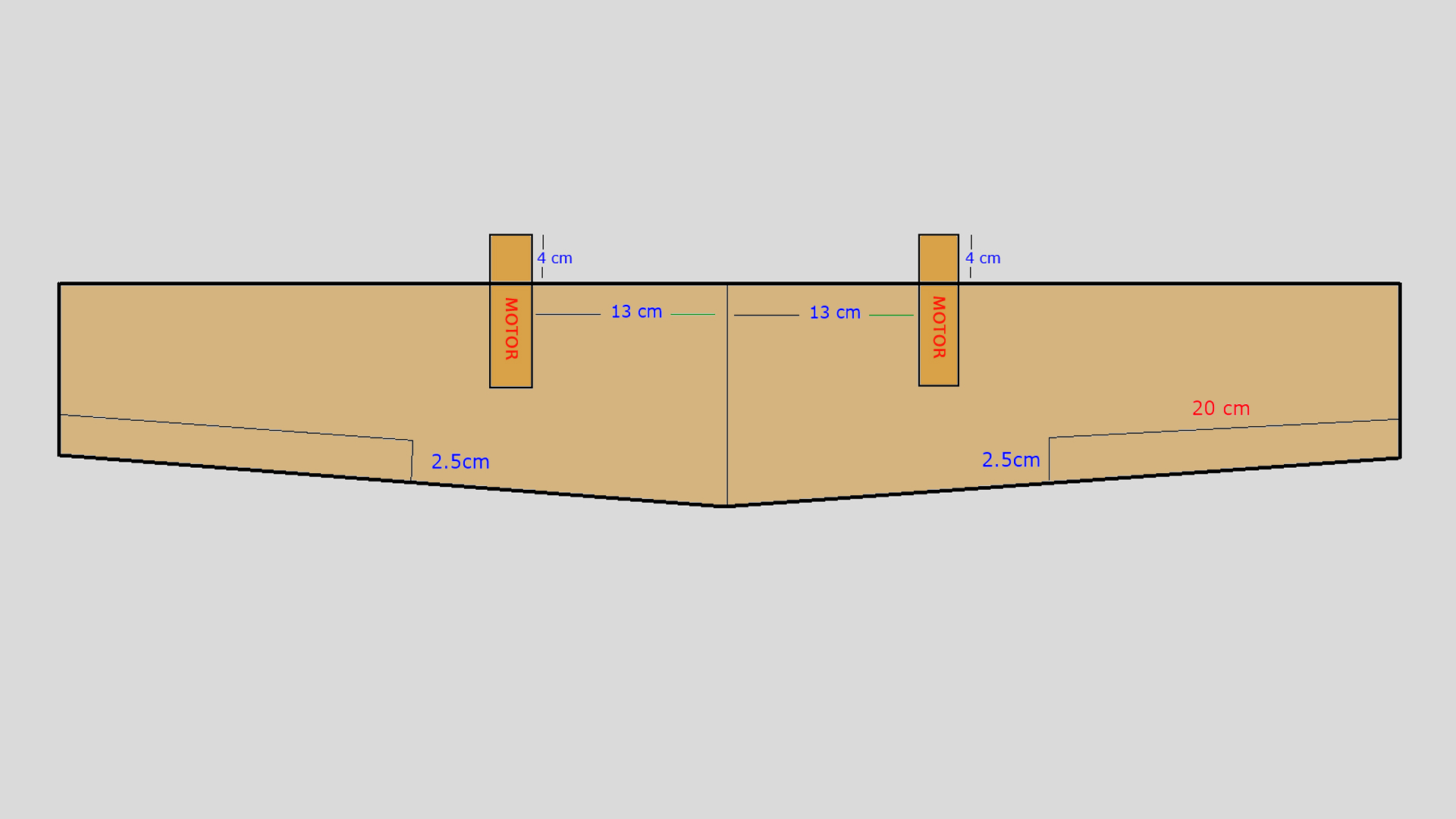

2 adet 2205 1800-2400KV fırçasız motor. (2204 de olabilir)
2 adet 6×4 veya 5×4.5 pervane (CW & CCW)
1 adet 30A Fırçasız ESC (Kullanacağınız motorlara göre 35-40A da olabilir)
11.1V 1300Mah LiPo batarya
3 adet 35mm tekerlek (Bağlantı İç çapı 2mm)
2 mm yaylık çelik tel (İniş takımı için)
1.2 mm yaylık çelik tel (Pushros & kontrol çubukları için)
4 adet yeke (yaklaşık 14 mm)

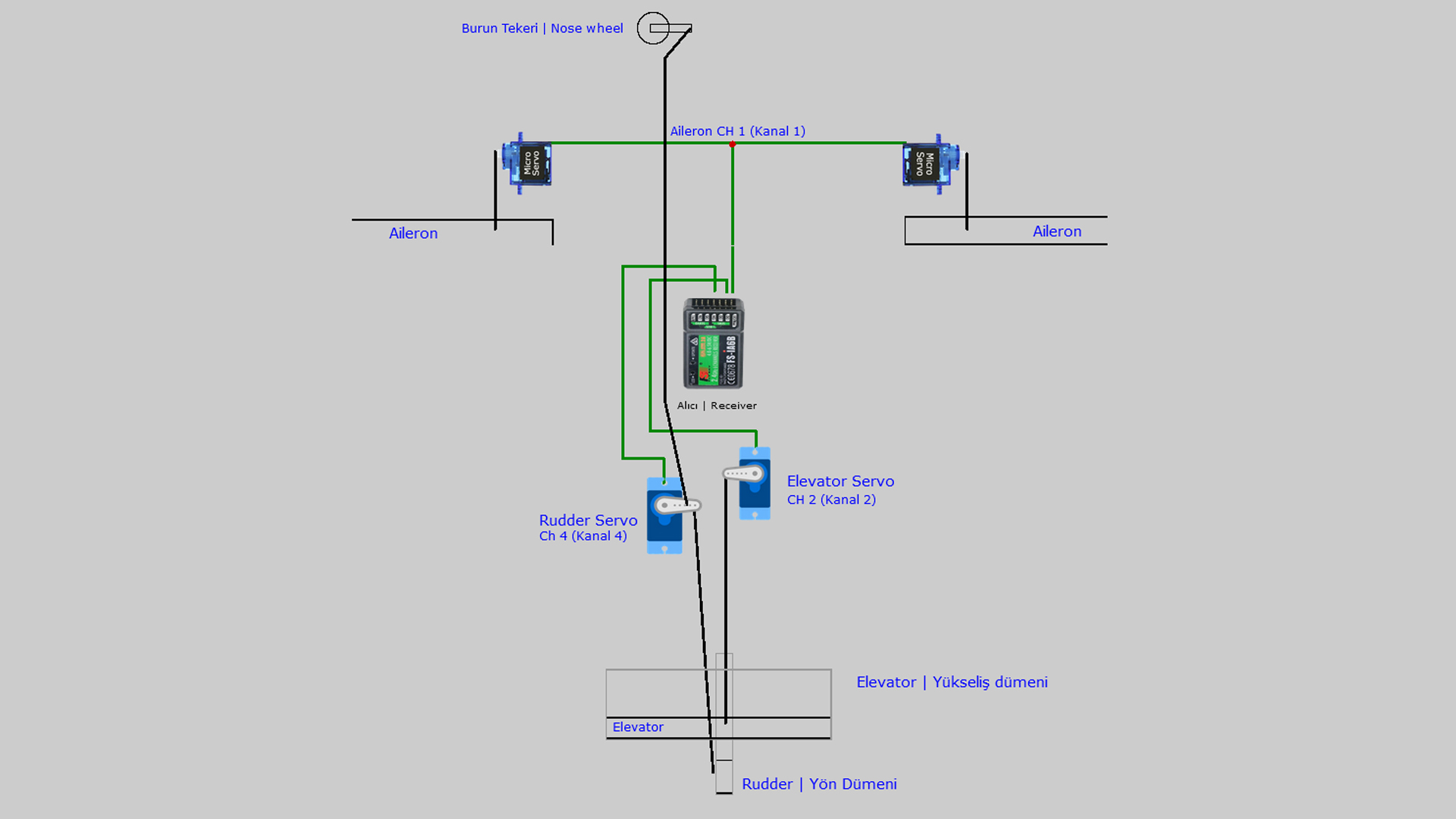

4 kanallı kumanda sistemi
4 adet mikro servo (9gr)
Gold Konnektör 3.5mm (Motorları paralel bağlarken Y kablo yapabilmek için)

Teknik Özellikler:

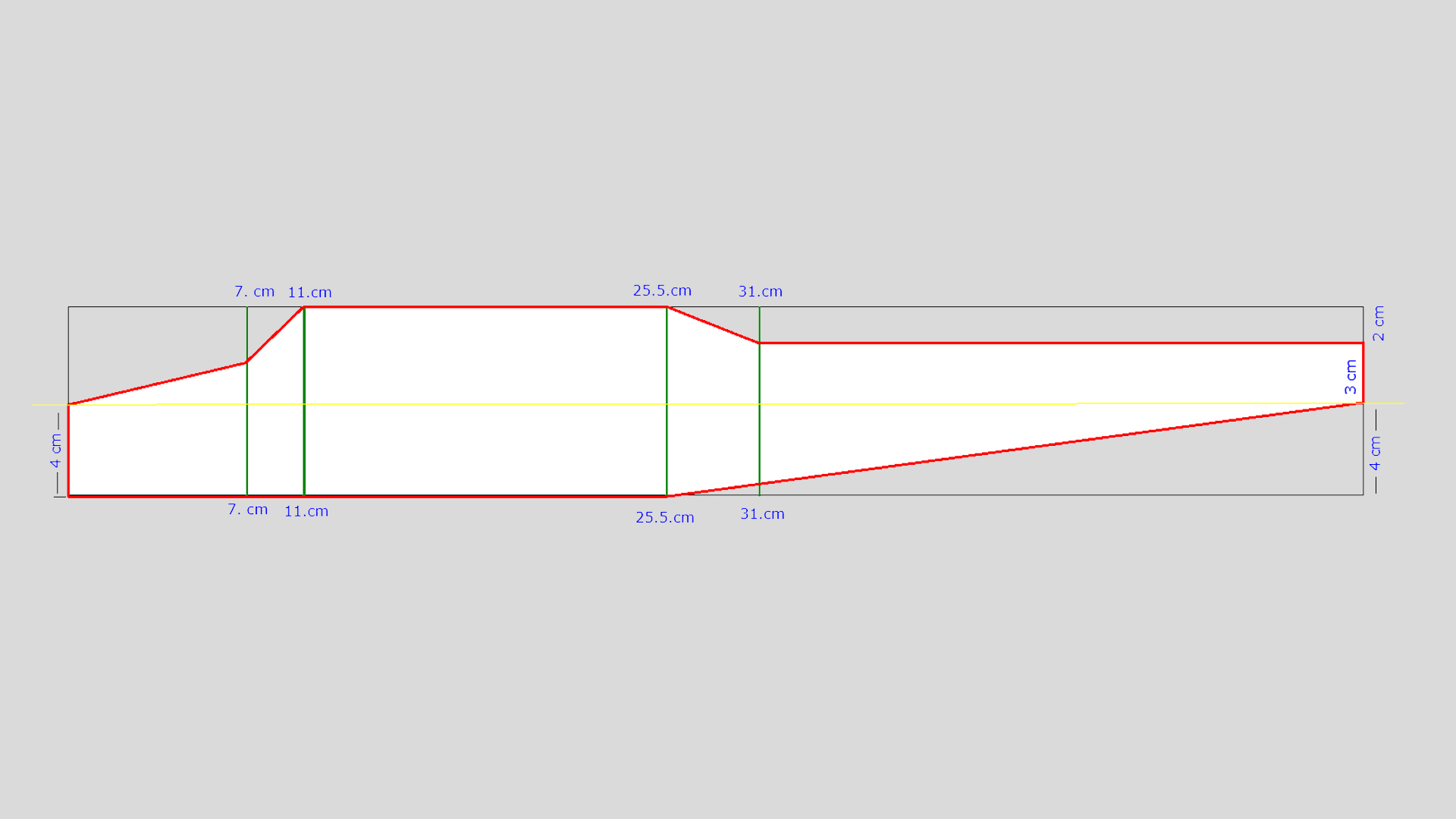

Gövde uzunluğu: 60 cm
Kanat uzunluğu: 87 cm
Uçuş ağırlığı: Yaklaşık 715 gr
Ağırlık merkezi: kanat hucum kenarından 5 cm
Gerekli kumanda sistemi: 4 kanal, 4 mikro servo
Uygun batarya: 11.1V 1300Mah Lipo batarya
Uygun motor: 2205 – 2204 (1800-2400KV)
Uygun pervane: 5×4.5 – 6×4
Ağırlık merkezi: Kanat önünden yaklaşık 4-4.5 cm

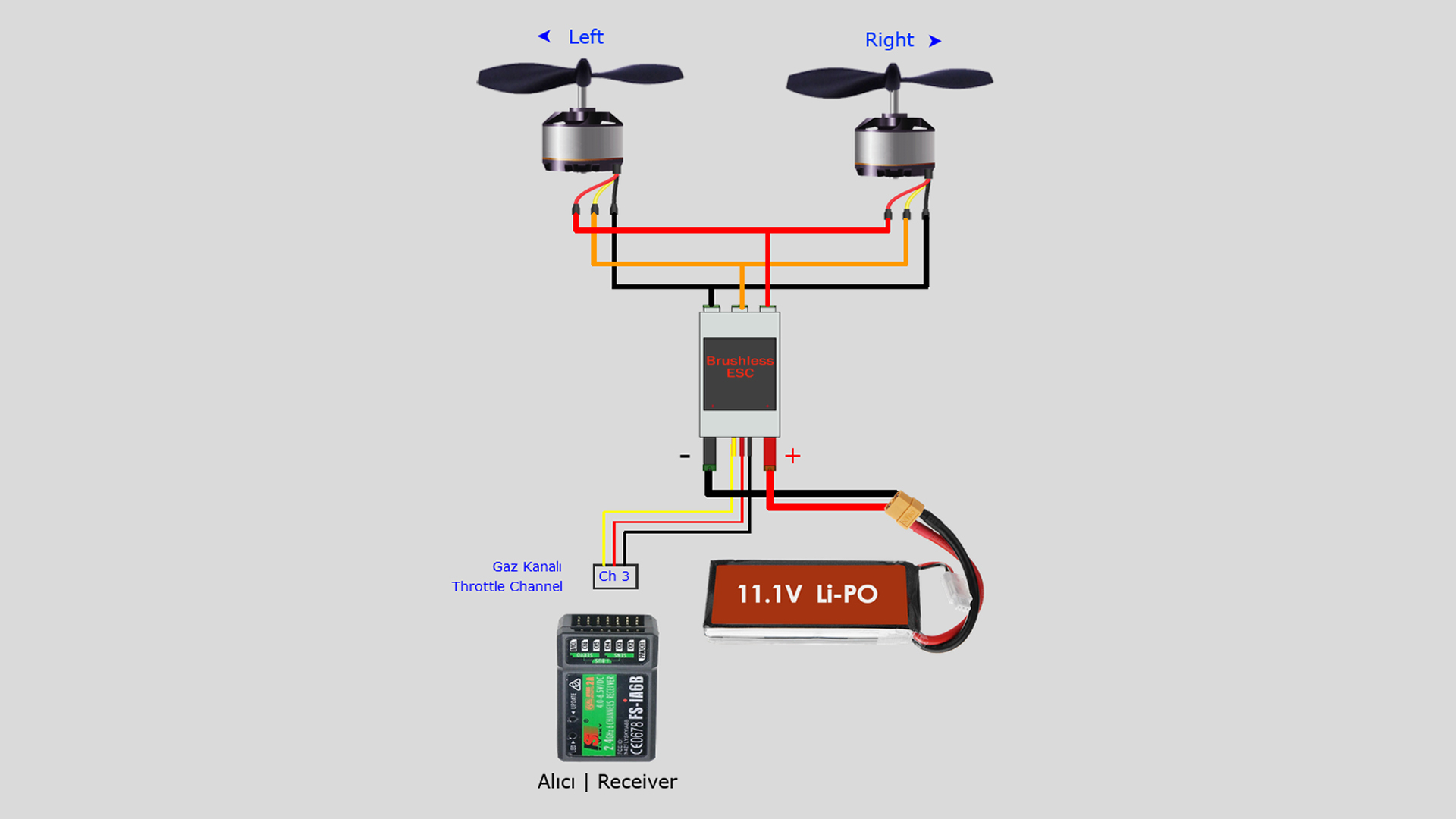

Bilgi: İki fırçasız motorun bir tane ESC ile çalışabilmesi için motorların ve ESC nin kaliteli ve bire bir aynı olması gerekir. Bazı motorlar bu koşul sağlansa bile bire bir eşleşmediği için tek ESC ile çalışmayabilir. Bu durumda Her motora bir ESC kullanılmalıdır.

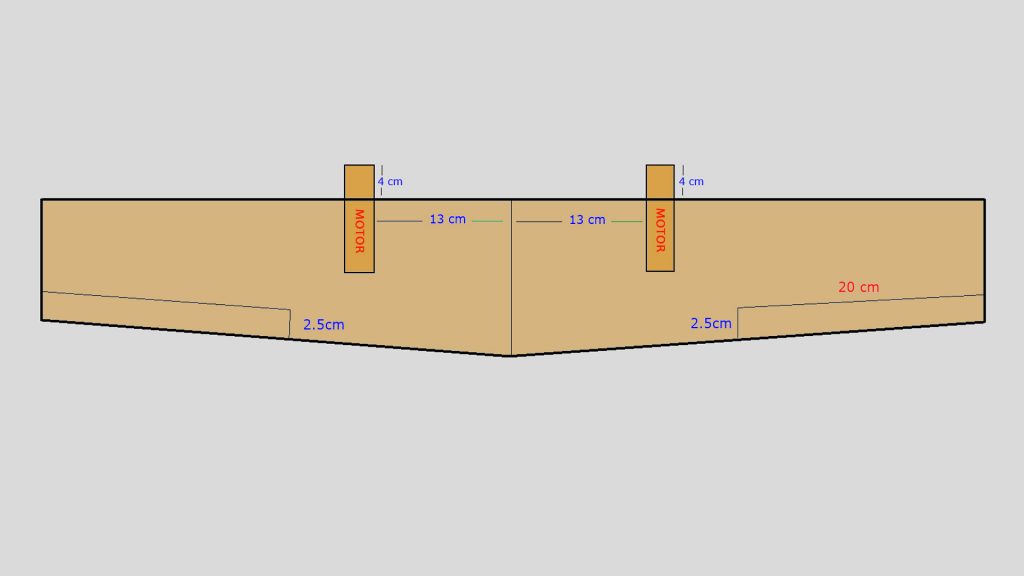

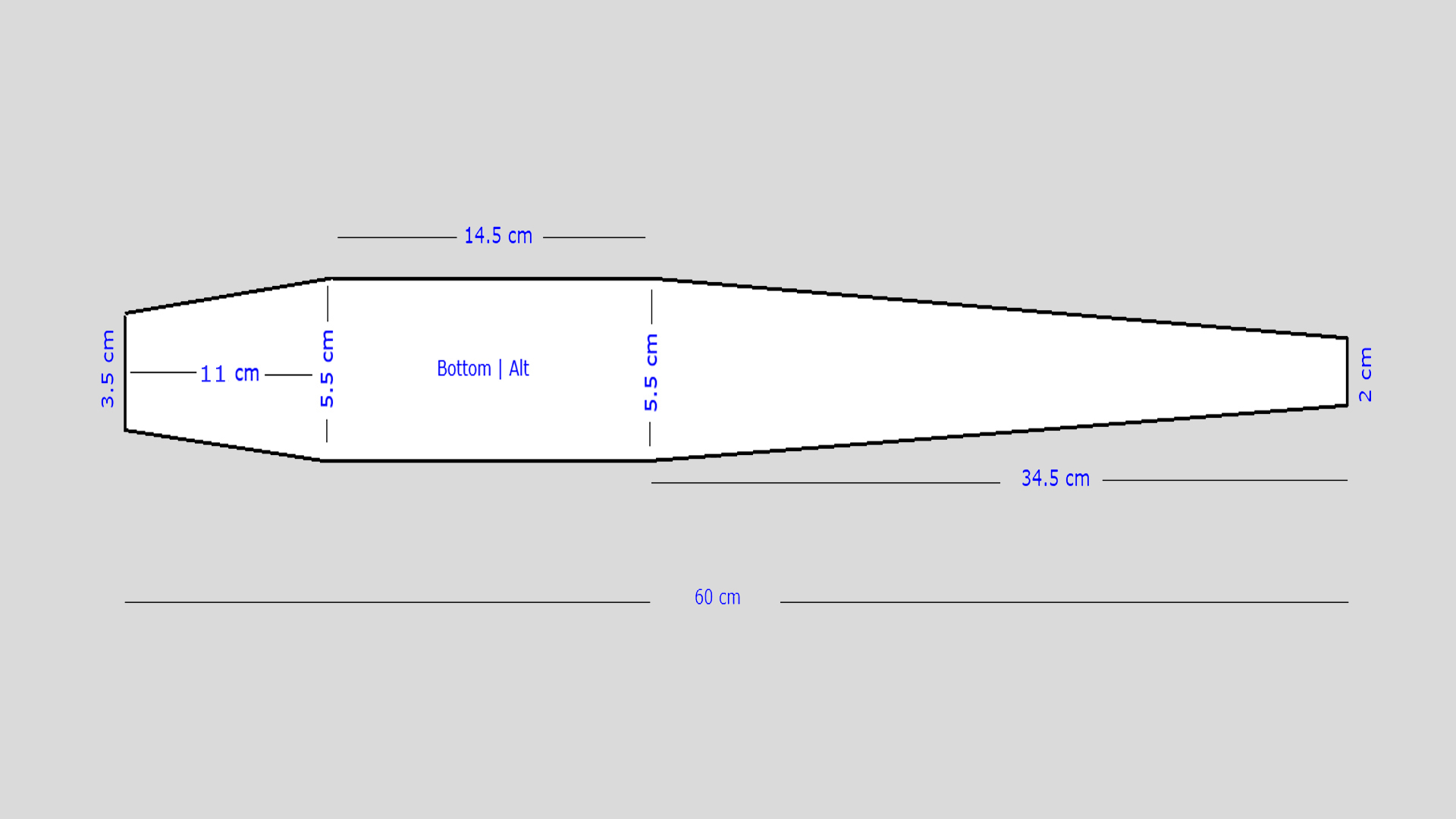

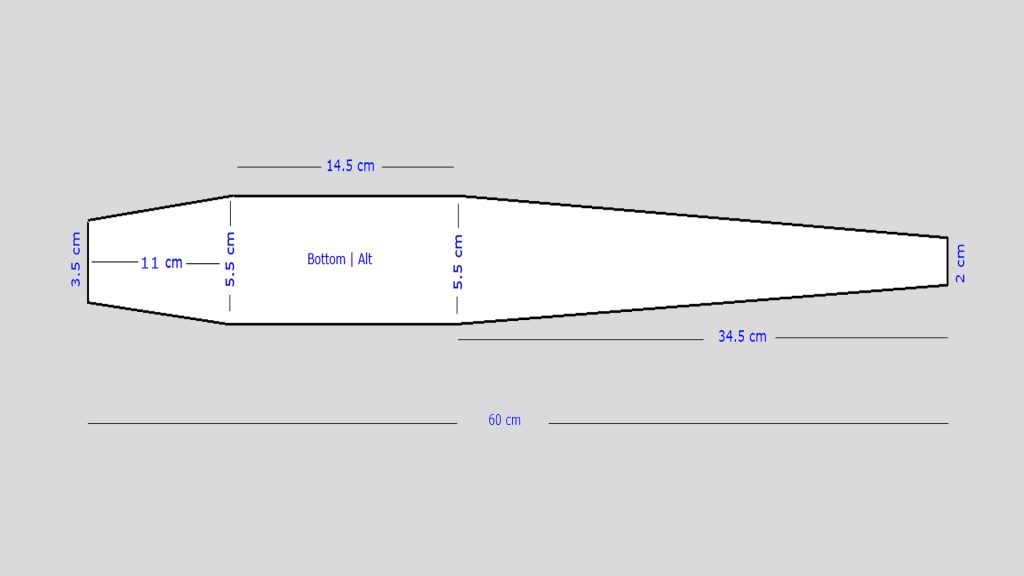

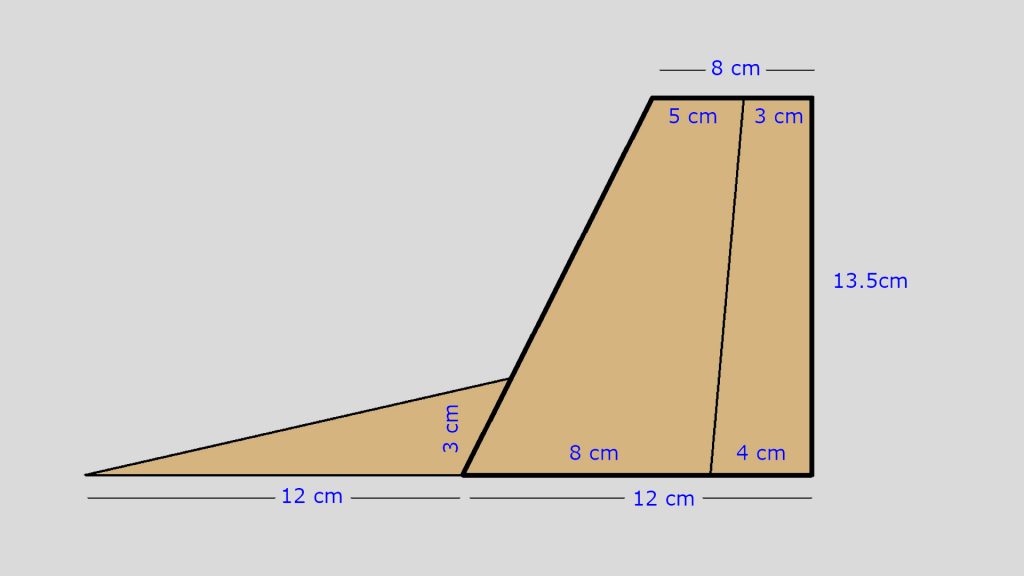

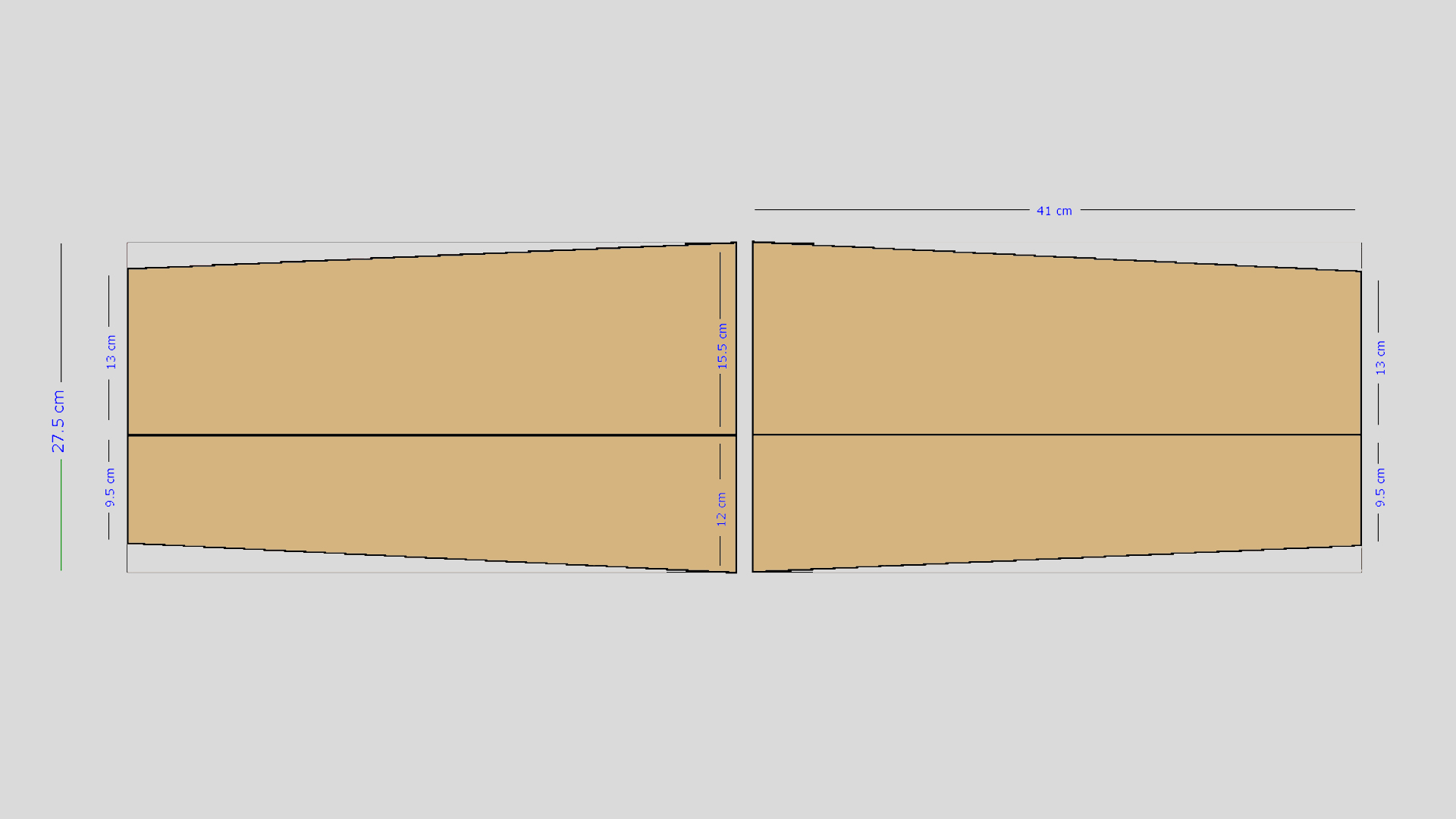

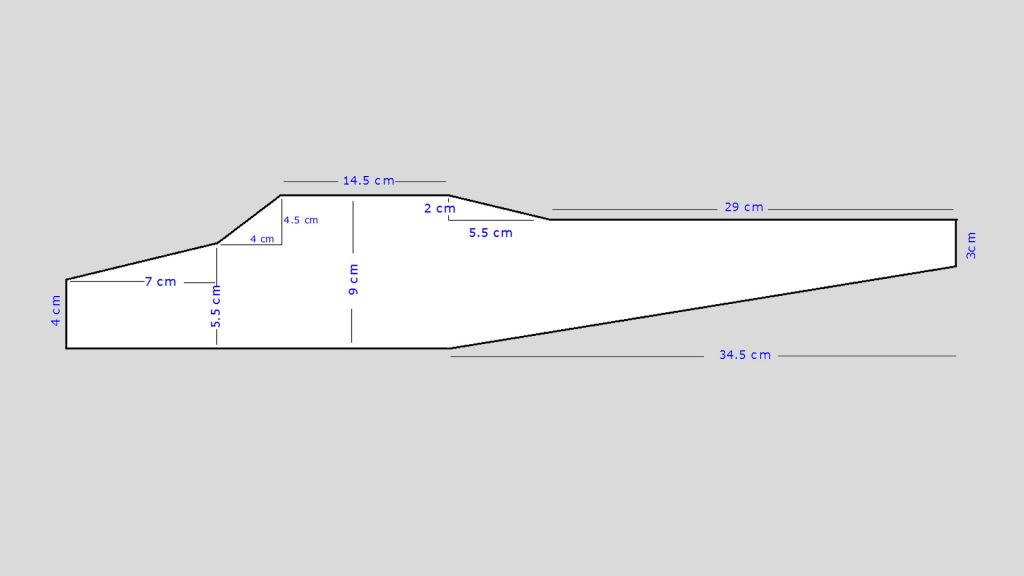

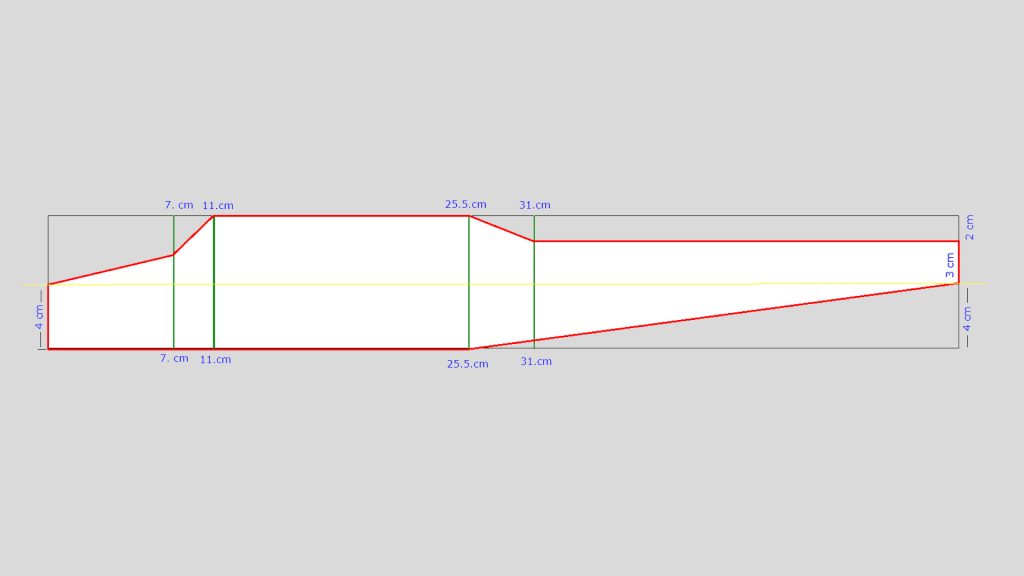

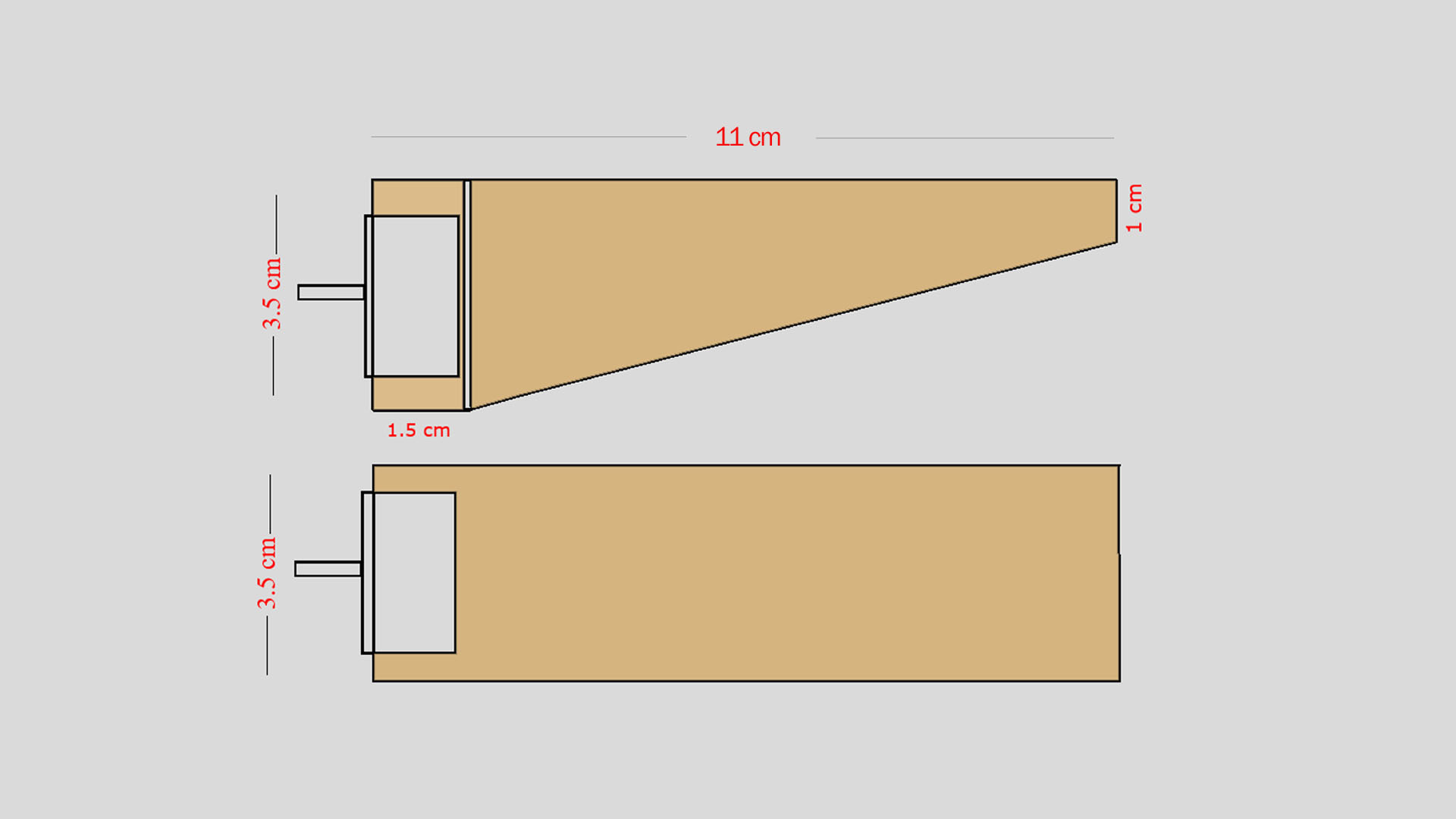

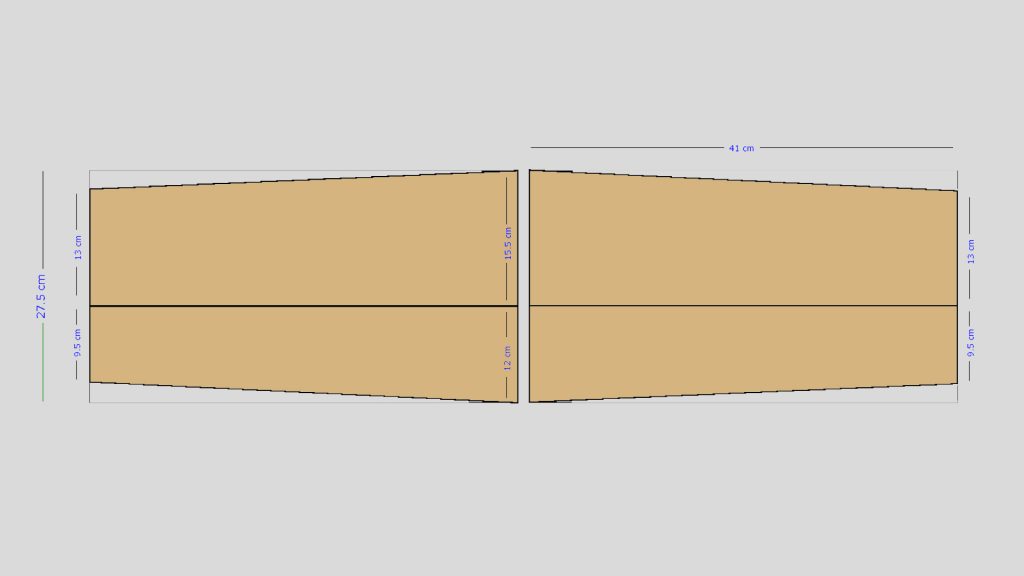

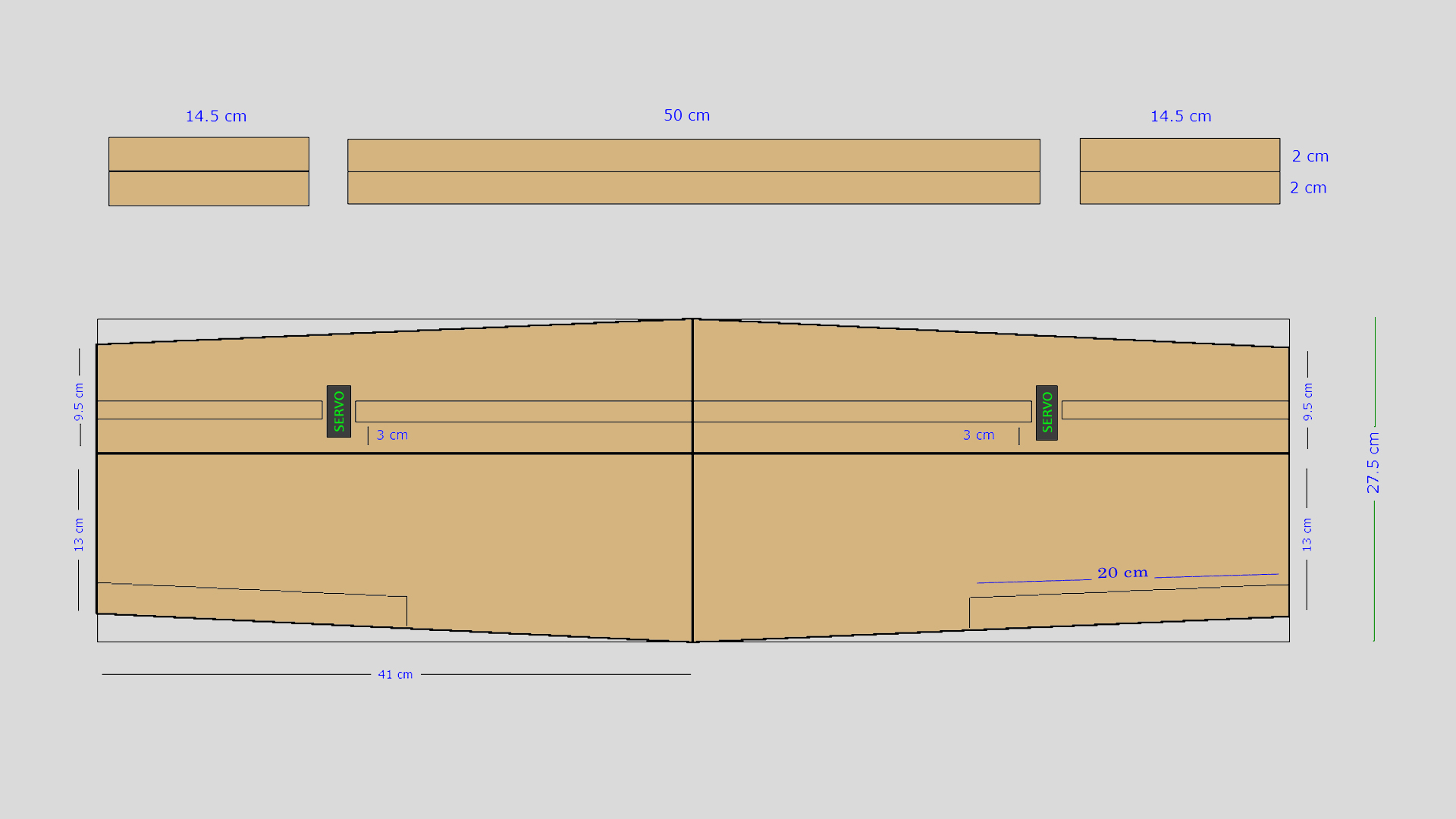

NOT: Şemalar ölçüleri göstermek içindir. Orantılı şablon değildir.
