05/25/2022

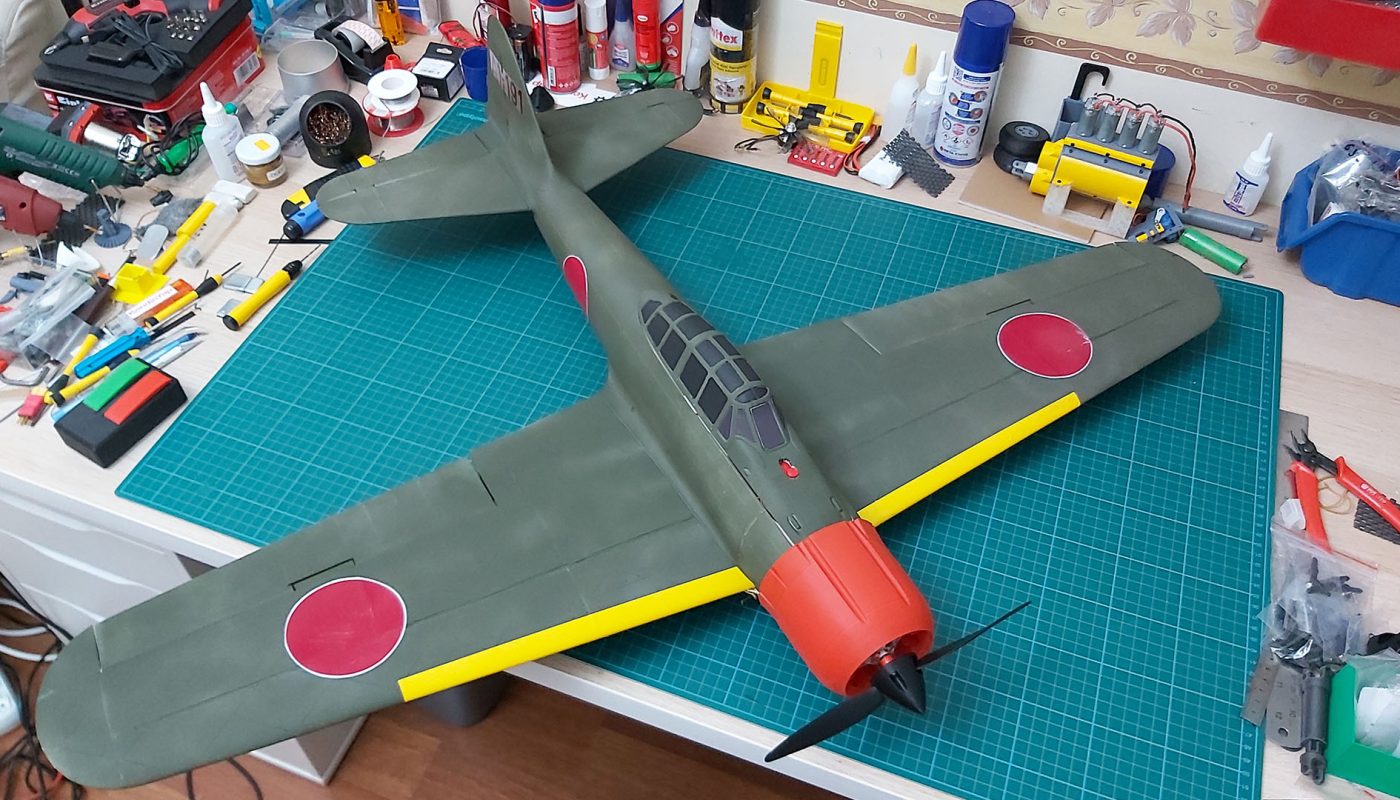

3D Baskı A6M2 Zero RC Model Uçak

Tasarımı 3Dlabprint firmasına ait olan A6M2 Zero Model Uçak.
Bu uçak LW-PLA ile 3D printerda basılması için tasarlanmış. 4 kanallı bir uzaktan kumanda ile kontrol edilebilen 100cm kanat açıklığına sahip bir model.

Ben Esun marka LW-PLA filament,  Orj. Prusa MK3S+ ve Artillery Genius printer kullandım. Verdiğim değerler referans olarak kabul edilmelidir. Filament ve diğer marka, model makinelerde farklı sonuçlar elde edilebilir.

Bastığım parçalarda duvar kalınlığı 0.6 ile 0.68 arasında gerçekleşti.
Firmanın Factory dosyalarında LW-PLA için nozul sıcaklığı 230 °C . Bu değer ile  doğru duvar kalınlığını elde edemediğim için tüm parçaları 239 °C ile bastım.
Gövde parçaları için akış 56-57 , kanat için 50-51.

Zero RC modellerinin scale versiyonların kuyruk kısmı genellikle ağırdır. Bu yüzden Burun kısmına ekstra ağırlık koymak gerekiyor. Bu model de ek ağırlık kullanmak istemiyorsanız bunun için  iki seçeneğiniz var.

1- Daha yüksek kapasiteli 3S pil (2200mah gibi) veya 4S batarya kullanmak.

2- Kuyruk parçalarını daha hafif basmak ve motor bağlantısını 7-9 mm ileriye taşımak.

Ben 3S 1550 mAh batarya kuıllanmak istediğim için 2. yöntemi seçtim. Gövde parçaları için genellikle akış değeri olarak 56-57 uyguladım.
Ama Kuyruk kısmına ait parçalar için akış değerini 49 olarak uyguladım.

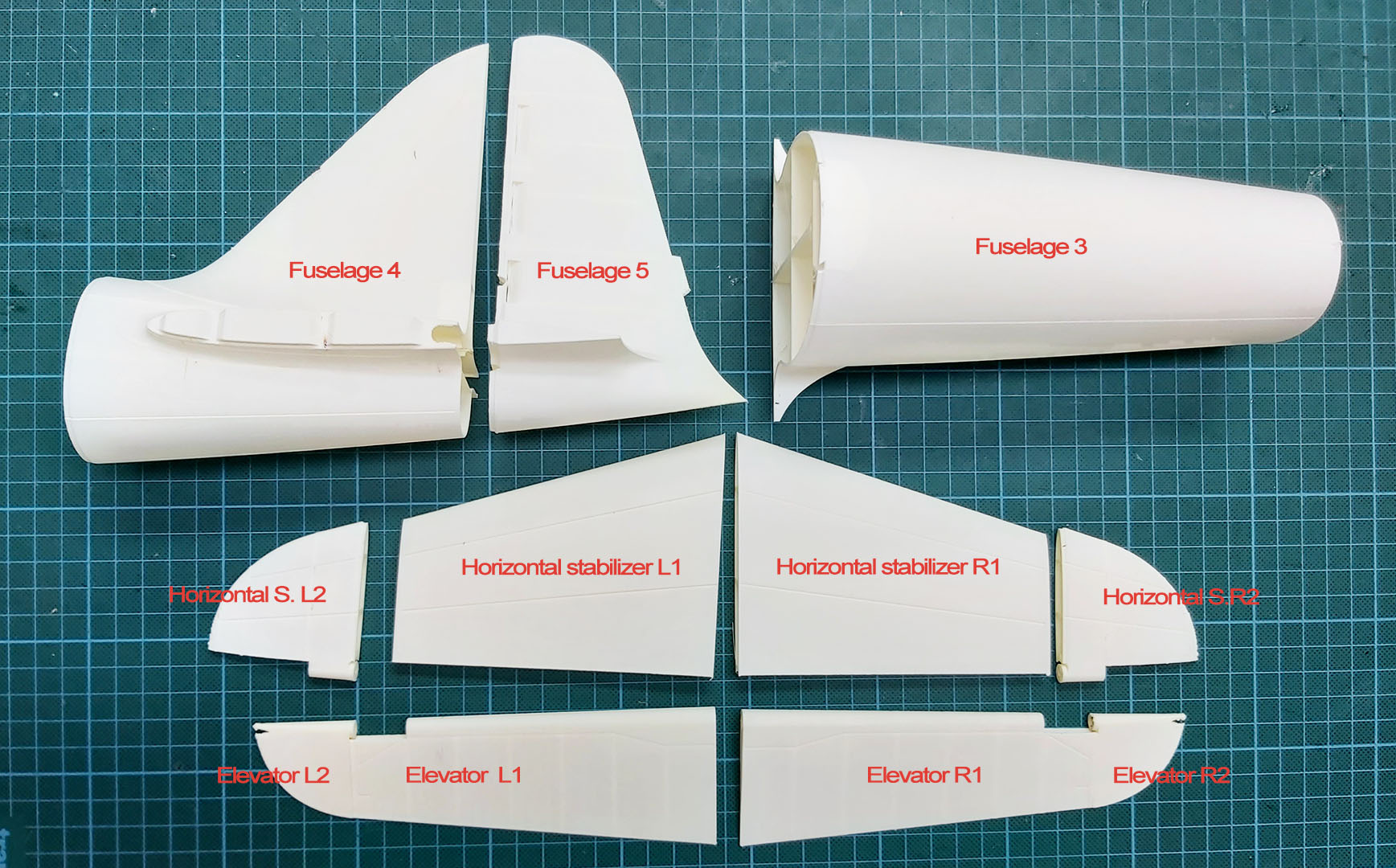

Hafifletmek istediğim gövde ve kuyruk parçaları:
Fuselage 5, 4 ve 3
Tüm stabilize ve elevatör parçaları

Bu şekilde baskı aldığımda gövdenin arka kısmını yaklaşık 14 gr hafifletebildim. Ve motor yatağını 8mm uzattım. Sonuç olarak 3S 1550 mAh batarya ile ekstra ağırlık kullanmadan doğru ağırlık merkezini elde ettim.
Emax XA2212 1400KV motor, 8×6 slow flyer pervane, ZTW 30A ESC, Gens 11.1V 1550mAh lipo batarya, 3 adet MG90D mikro servo  ile toplam uçuş ağırlığı 622 gr oldu.
Bu donanım ve ağırlık ile uçuş süresi 9-14 dakika (Kullanım tarzına göre değişir).

1 x Motor: 2212 1400KV Motor: https://www.promodelhobby.com/urun/emax-xa2212-1400kv-3s-fircasiz-motor
1 x Brushless 30A ESC: https://www.promodelhobby.com/urun/ztw-al-30a-esc-2-3s-5v-2a-bec
1 x 8060 propeller: https://www.promodelhobby.com/urun/haoye-8×6-pervane-sf-ep
1 x LiPo Battery:
11.1V 1550mAh : https://www.promodelhobby.com/urun/gens-ace-11-1v-1550mah-25c-3s-lipo-soket-yok
Veya
11.1V 2200Mah : https://www.promodelhobby.com/urun/power-xtra-px2200hp-11-1v-3s1p-2200-mah-30c-li-polymer-pil
3 x Mikro Servo: https://www.promodelhobby.com/urun/tzt-sg90-9gr-mikro-servo-motor
veya
https://www.promodelhobby.com/urun/tower-pro-mg90d-dijital-metal-disli-mikro-servo-motor-orjinal

3D A6M2 Zero dosyaları: https://3dlabprint.com/shop/a6m2zero/

Teknik özellikler:
Kanat: 1000 mm / 39.4 inch
Gövde: 726 mm / 28.5 inch
Yükseklik: 188 mm / 7.4 inch
Kanat alanı: 18,3 dm2 / 1.96 square feet
Kanat yüklemesi: 31 g/dm2 / 15.3 oz/square feet
Ağırlık merkezi: kanat direğinde (60 mm Kanat hucum kenarından).
Airfoil: LHK508 modified by 3DLabPrint
Basılmış ağırlık (LW PLA): 275 g / 9.69 oz
Basılmış ağırlık (LW PLA boyalı): 289 gr / 10.19 oz
Uçuş ağırlığı (3s 1550 lipo): 622 g / 21.93 oz
Gerekli kumanda sistemi: Min. 4 kanal, 3 mikro servo
Uygun pil: 11.1V 1500Mah – 2200Mah Lipo
Uygun motor: 2212 Fırçasız Motor (980-1400KV)
Uygun pervane: 2 Blade 8×6 (8060)
