Sabit Voltaj Regülatör Devreleri. DIY 3.3V , 5V Voltaj Düşürücü Devreler.

3.3V ve 5V sabit voltaj regülarörü yapmak için devre şemaları.

Regülatör devrelerinde kullanılan kondansatörler gerilimin stabil olması için gereklidir. Ayrıca kondansatörler elektriksel gürültünün filtrelenmesini sağlar. Ve mümkün olduğunca regülatör entegresinin yakınına konuşlandırılmalıdırlar.

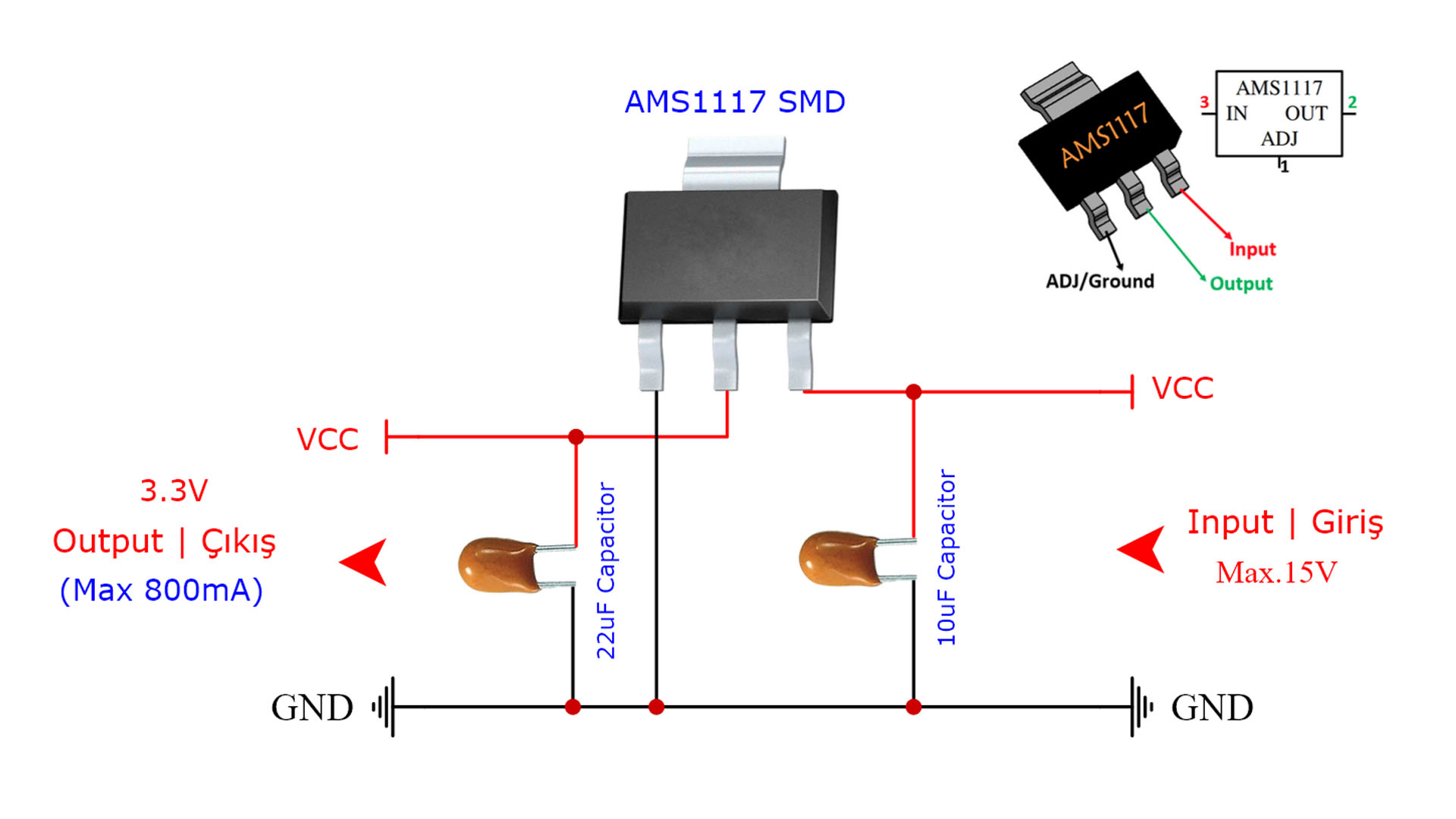

AMS117 SMD Regülatör Entegresi ile 3.3V sabit voltaj düşürücü devre ……………………:
Malzemeler:
AMS1117 Regülatör entegresi
220uF Tantal konsansatör
10uF Tantal kondansatör

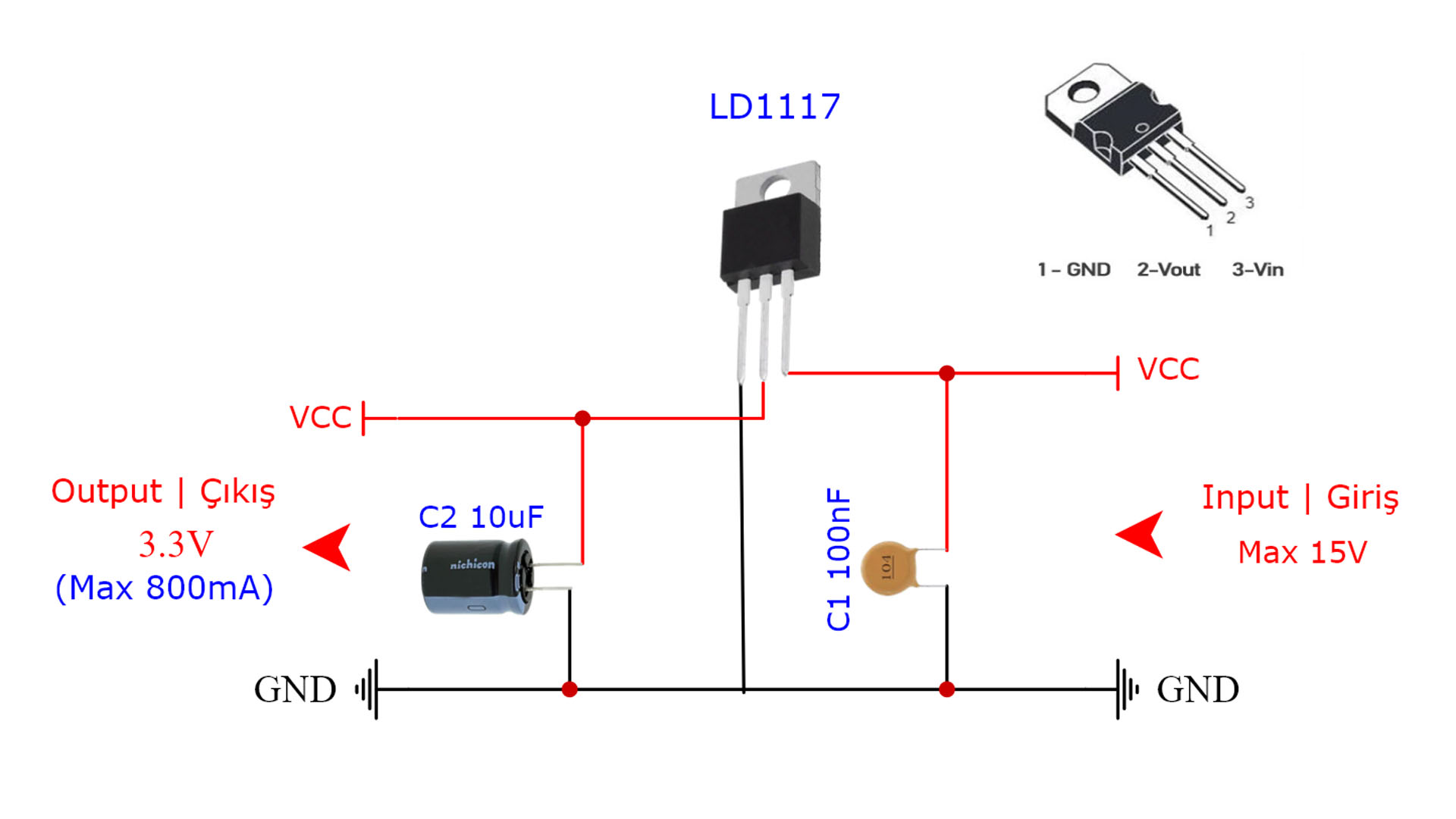

LD1117 3.3V Regülatör Entegresi Voltaj Düşürücü Devre ………………………..:
Malzemeler:
LD1117 Regülatör Entegresi
10uf Elektrolit kondansatör
100nF Seramik kondansatör

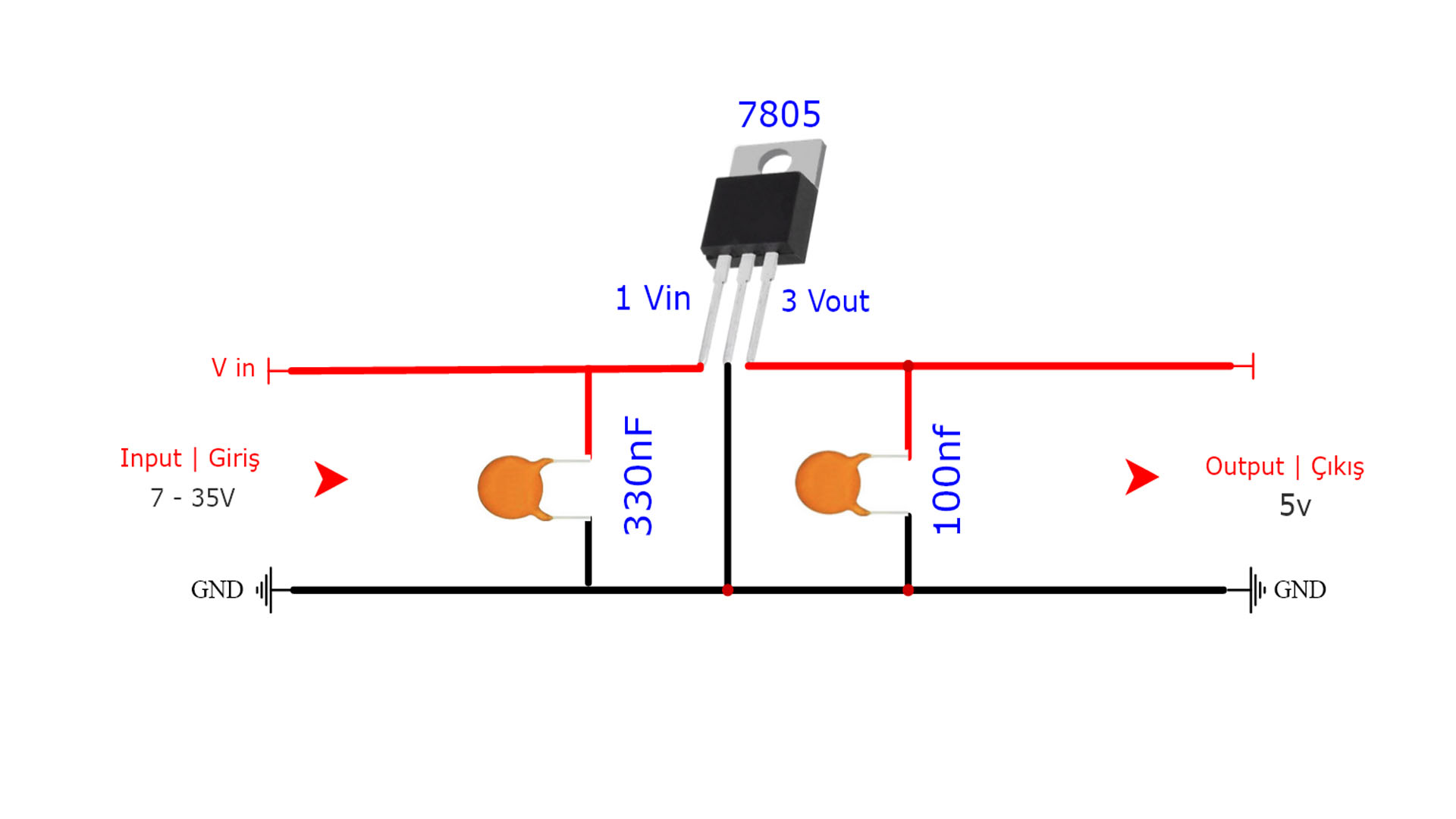

7805 5V Regülatör Entegresi ile Voltaj Düşürücü Devre …………………………:
Malzemeler:
7805 Regülatör entegresi
330nF Seramik konsansatör
100nf Seramik kondansatör

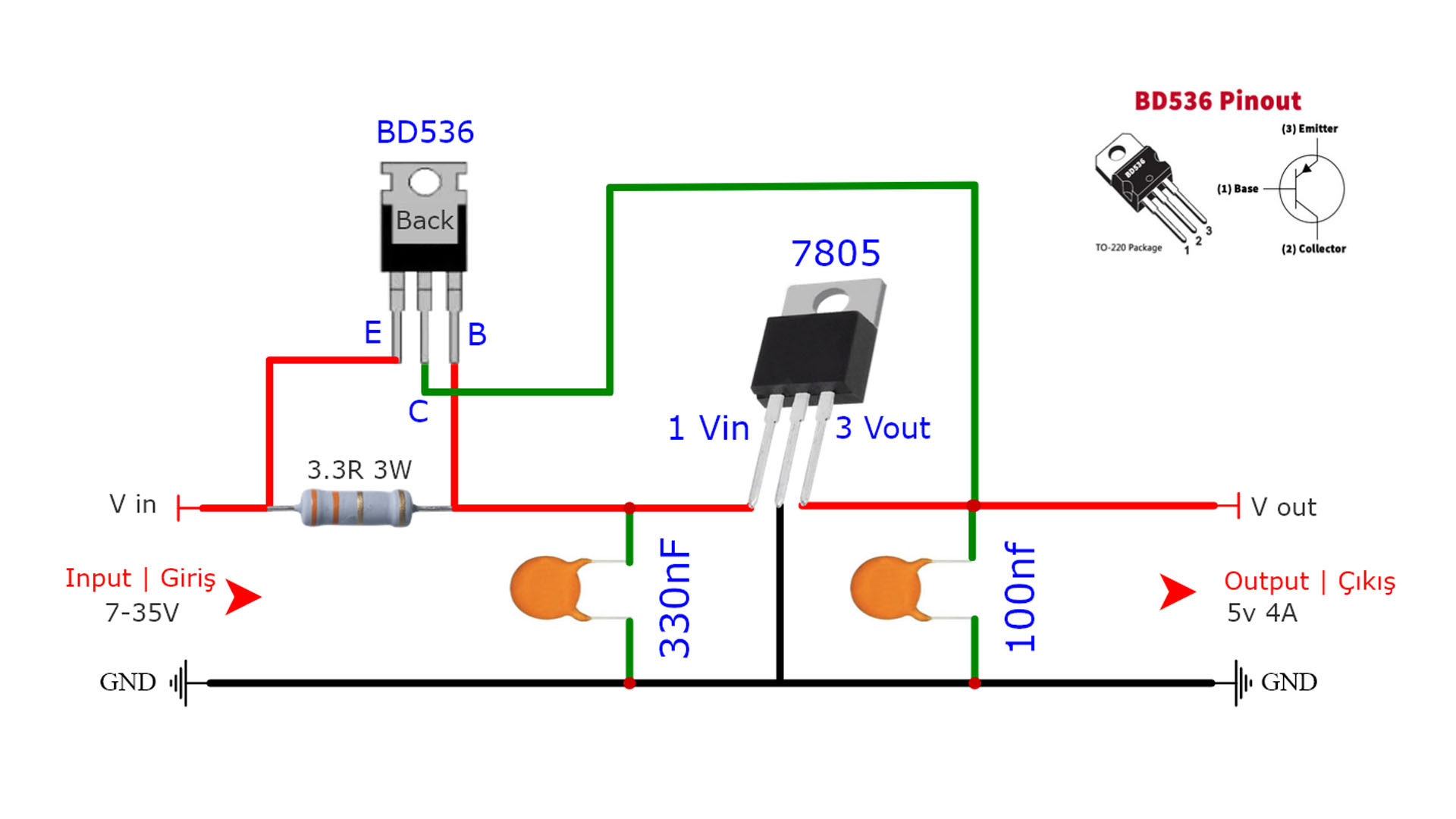

7805 5V Regülatör Entegresi ile Yüksek Akım Voltaj Düşürücü Devre …………………………:
Malzemeler:
BD536 PNP Transistör
7805 Regülatör entegresi
330nF Seramik konsansatör
100nf Seramik kondansatör
3.3R 3W Direnç
