Ayarlanabilir Voltaj Yükseltici Devre. DIY DC-DC Voltaj Booster. Girişi 5-125V / Çıkış Maks 40V

Bu devre bir DC-DC voltaj yükselticidir. Giriş voltajı 5-15V olabilir. Çıkışta ise maksimum 40V elde edilir. Çıkış voltajı potansiyometre ile ayarlanabilir. 555 IC’nin maksimum voltajı 15V olduğundan, giriş voltajı maksimum 15V’u geçmemelidir.

Çıkışa yük bağlamadan önce potansiyometre minimum konuma getirilmelidir. Bağlandıktan sonra voltajı olması gereken seviyeye kadar yükselterek ayar yapmak doğru yöntemdir. Çünkü mevcut voltaj değeri çıkışa bağladığınız yük için fazla gelebilir ve zarar verebilir.
Çıkışta kondansatör enerjiyi depoladığı için yük bağlı değilken görünen voltaj değeri potansı çevirmenize rağmen değişmeyebilir. Bu olağandır.


Necessary materials:

IC 555 : https://s.click.aliexpress.com/e/_DmXnTgP

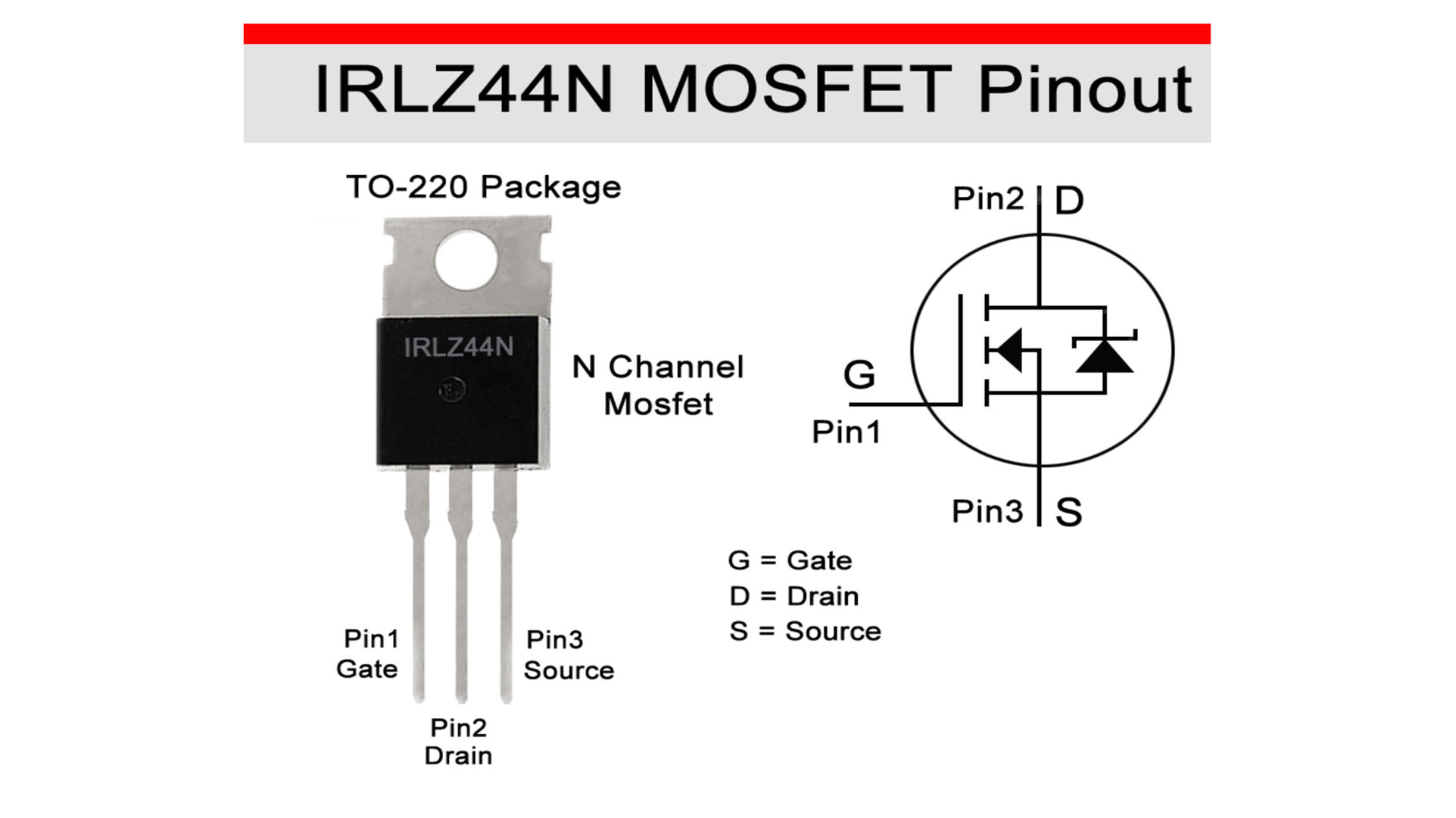

IRLZ44N Mosfet: https://s.click.aliexpress.com/e/_DDXmEt9
50K Potansiyometre: https://s.click.aliexpress.com/e/_Dm428zN
100uH Bobin: https://s.click.aliexpress.com/e/_DCflGDz
1N5822 3.0A Schottky Diode: https://s.click.aliexpress.com/e/_DD3hwVN
1N4148 Diod:  https://s.click.aliexpress.com/e/_DCPnRhp
1000uF 63V Electrolytic Kondansatör: https://s.click.aliexpress.com/e/_DBxWZsn
Mini Voltmetre 0-100V: https://s.click.aliexpress.com/e/_DlLqc8F
470pF Kondansatör:  https://s.click.aliexpress.com/e/_DlMaaEP
100nF kondansatör:  https://s.click.aliexpress.com/e/_DDxQ9D1
1K Direnç: https://s.click.aliexpress.com/e/_DkVeGnp
5.1K Direnç: https://s.click.aliexpress.com/e/_Dl6EyWn

Digital Multimetre AC DC A830L : https://s.click.aliexpress.com/e/_DmjzgOJ
Digital Multimetre AC DC ANENG XL830L : https://s.click.aliexpress.com/e/_DEJiyIP
UT61D  Profesyonel Digital Multimetre Tester: https://s.click.aliexpress.com/e/_DkpNRzv

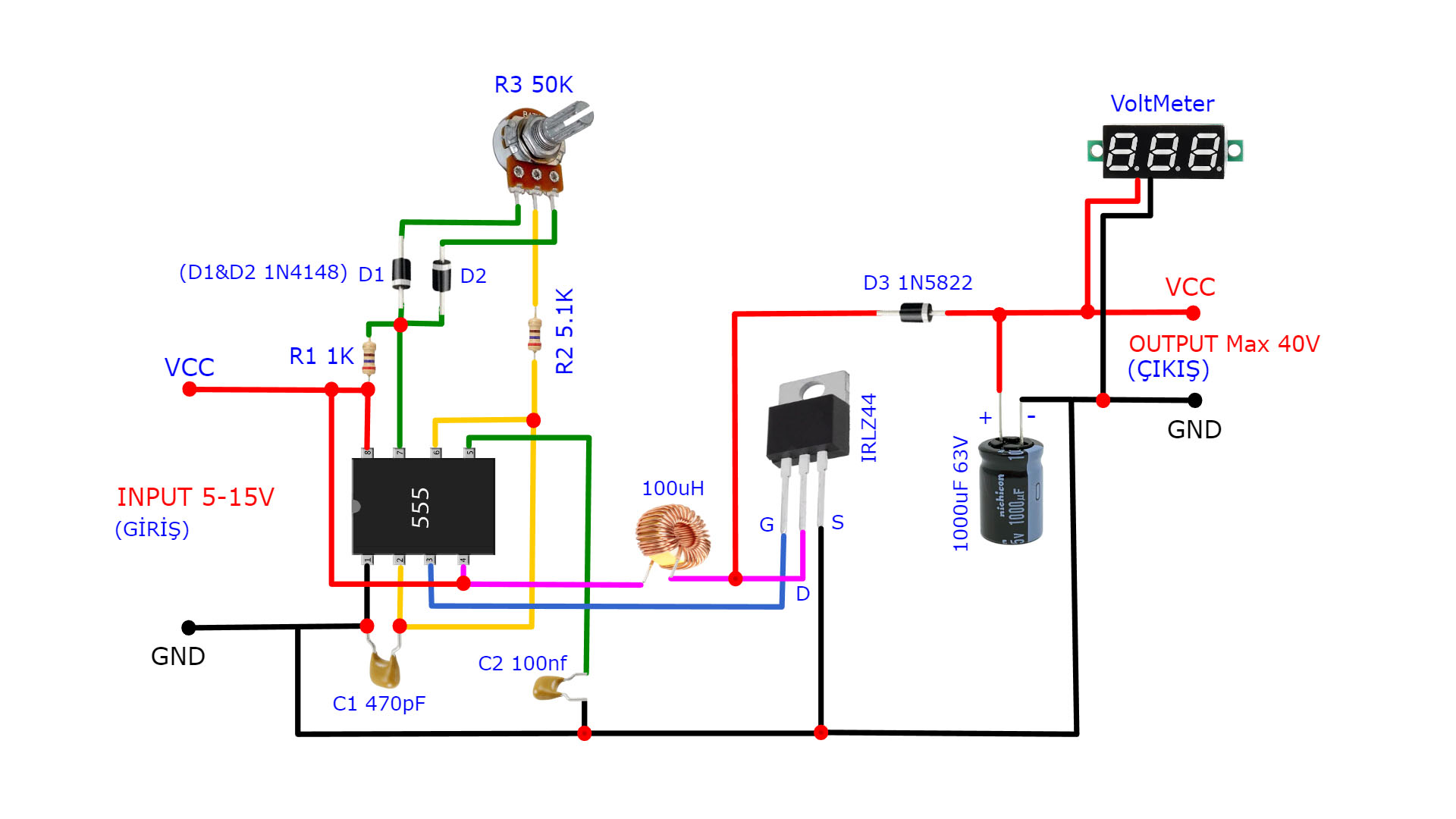

Ayarlanabilir Voltaj Yükseltici Devre Şeması:
