02/23/2024

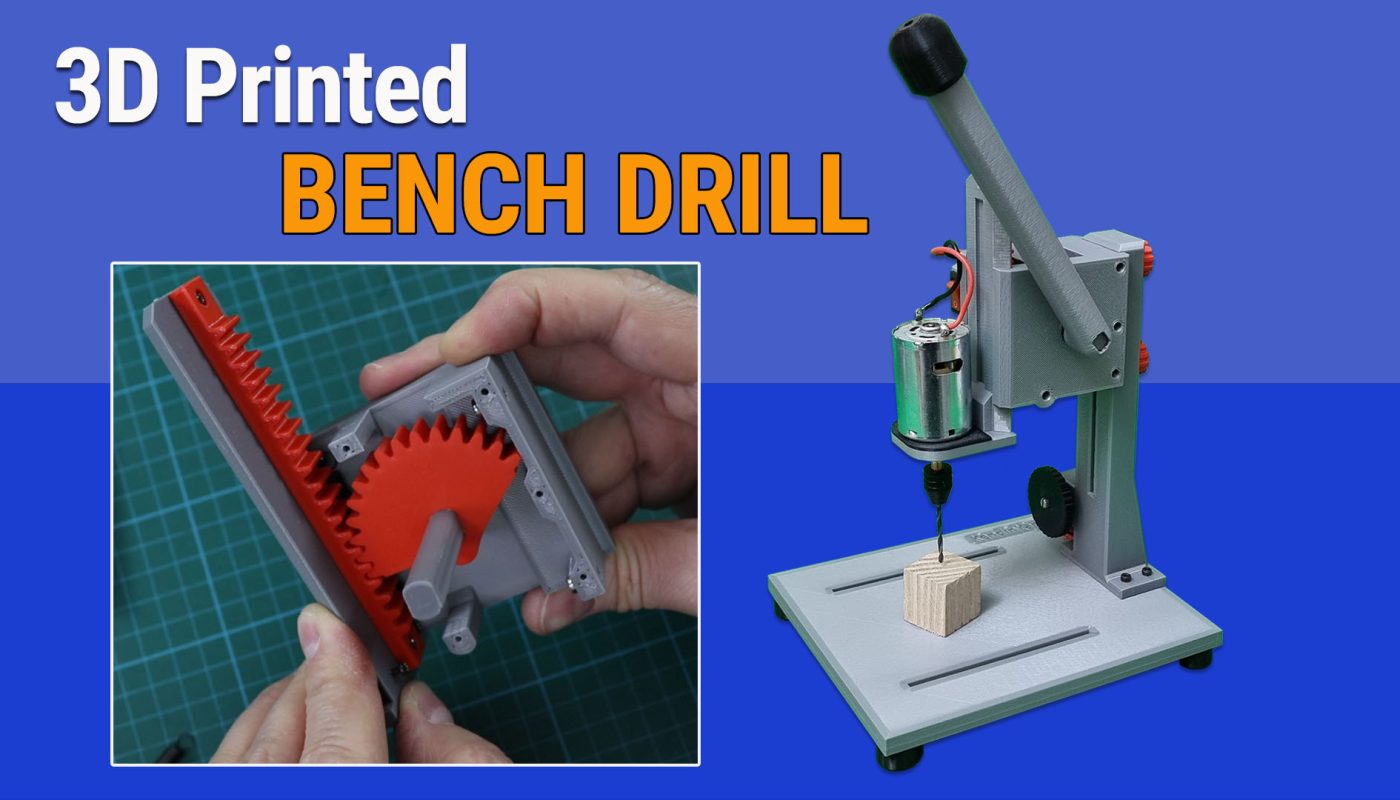

3D Baskı Masa Üstü Matkap Yapımı. DIY Bench-Drill

0.3mm to 3.5mm arası matkap uçları ile kullanılabilen ve 4cm e kadar ahşap veya PCB plaket delmek için uygun matkap yapımı.

Gerekli malzemeler:
9V 5A Güç kaynağı: https://s.click.aliexpress.com/e/_DDWGaad
PWM DC Motor Hız Kontrol: https://s.click.aliexpress.com/e/_DEII3RF
DC 540 Motor (9V): https://s.click.aliexpress.com/e/_DltwQDb
Mini Mandren (3.17mm) : https://s.click.aliexpress.com/e/_DlrT8RR
Rocker buton: https://s.click.aliexpress.com/e/_Ddg4ZfH
16AWG Silikon Kablo: https://s.click.aliexpress.com/e/_Dmf45Wh
10x15x4 rulman (2 qty): https://s.click.aliexpress.com/e/_DmmtJGr
Vidalar (M2.2-2.3) : https://s.click.aliexpress.com/e/_DEvN4J9
M3 vidalar : https://s.click.aliexpress.com/e/_DCB0FK3
Spring (L:35mm, Wire:0.5mm, Diameter: 6mm) : https://s.click.aliexpress.com/e/_Dlqjj21
Esun PLA Plus Filament

Not: Bu linkler parçaların resimlerini ve teknik özelliklerini görmeniz için referans amaçlıdır.  Malzemeleri isimleri ile aratarak daha uygun fiyatlar ile ülkemizde de bulmanız mümkündür.

3D Printer STL Dosyaları: https://drive.google.com/file/d/1iRG8vvHIC8W0zgWedZEzCi4bndvSqzVG/view?usp=sharing
Solak kulanıcılar için dosyalar içierisinde opsiyonel parçalar bulunmaktadır.


Motor & kablo bağlantı şeması:
Bu matkap için 9V 5A (45W) bir güç kaynağı ugundur.

Parçalar için silicer ayarları:

Heat insulation part: PETG or ABS (%100 infill)
Linier Gear: PLA (%100 infill, Nozzle temp 210°-215°)
L Mount: PLA (%100 infill, Nozzle temp 210°-220°)
Table: PLA (wall:6 & infill %50 or wall:2 & %100 infill, Nozzle temp 210°-220°)
Vertical rod: (%100 infill, Nozzle temp 210°-220°)
Main gear: (%100 infill, Nozzle temp 210°-220°)

Diğer parçalar: %20 infill, Nozzle temp: 200° – 210°)
