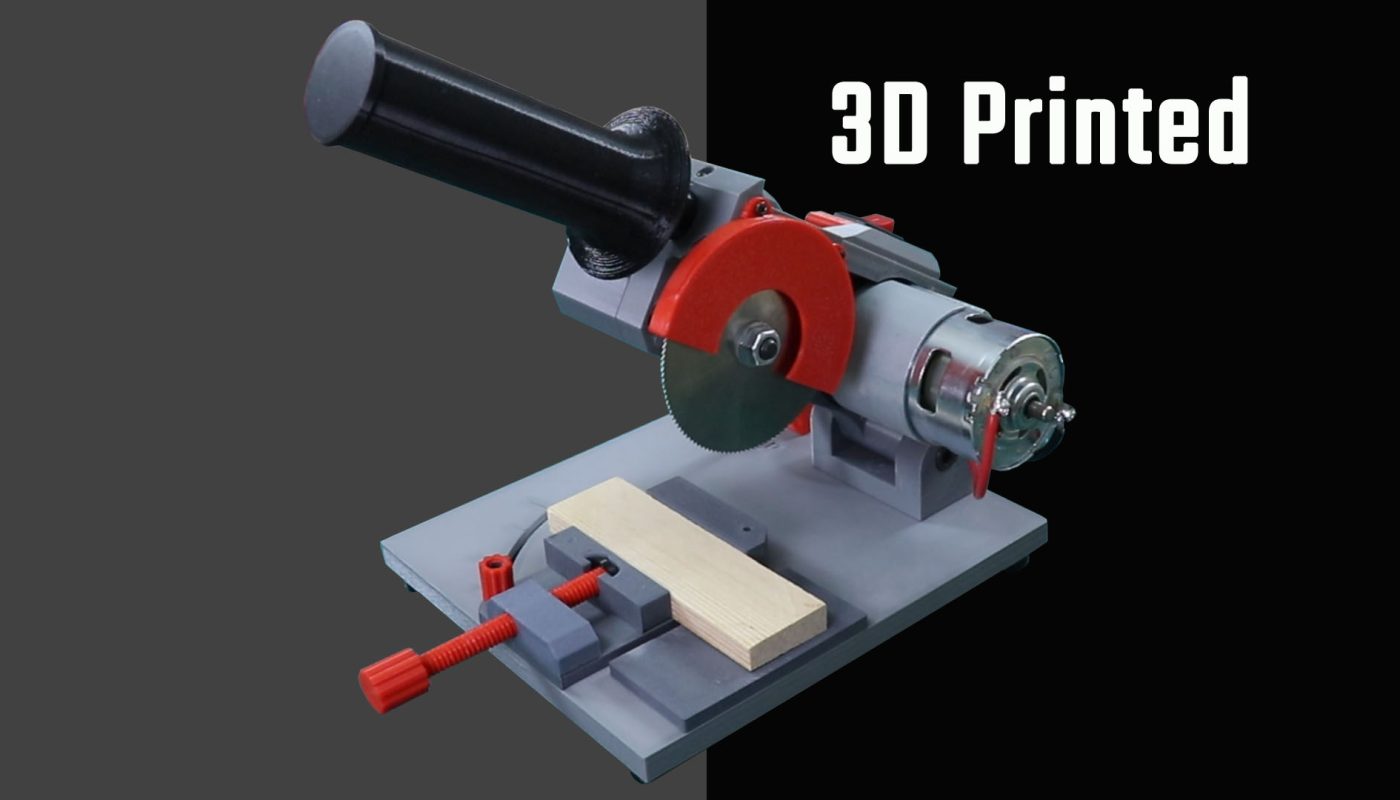

Kullanışlı ve Güçlü Mini Hobi Testere Yapımı. DIY 3D Testere.

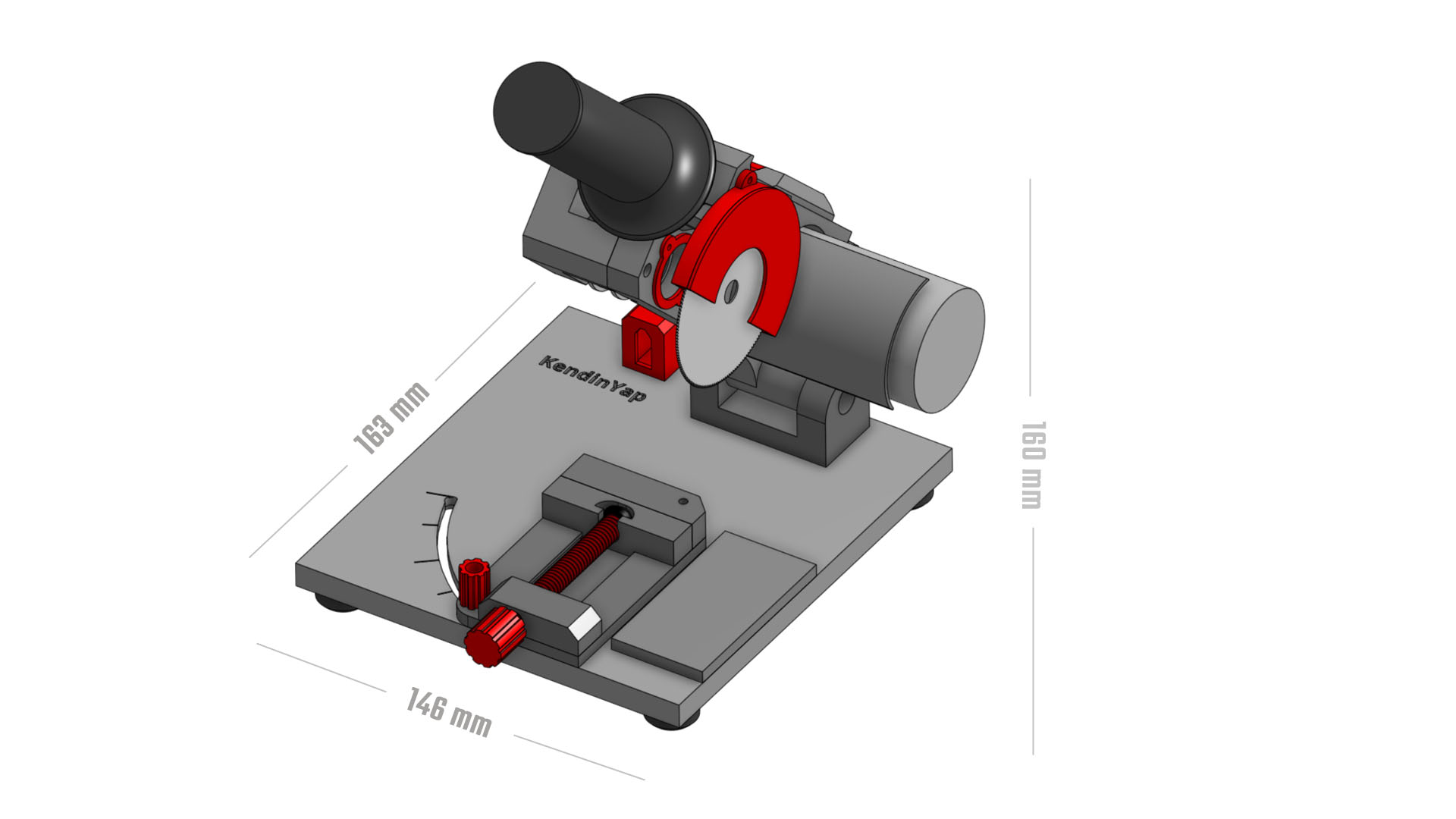

Hobi işlerimizde kullanabileceğimiz mini testere  yapımı.. Bu testereyi küçük ama işlevsel ve güçlü olabilecek şekilde tasarladım.

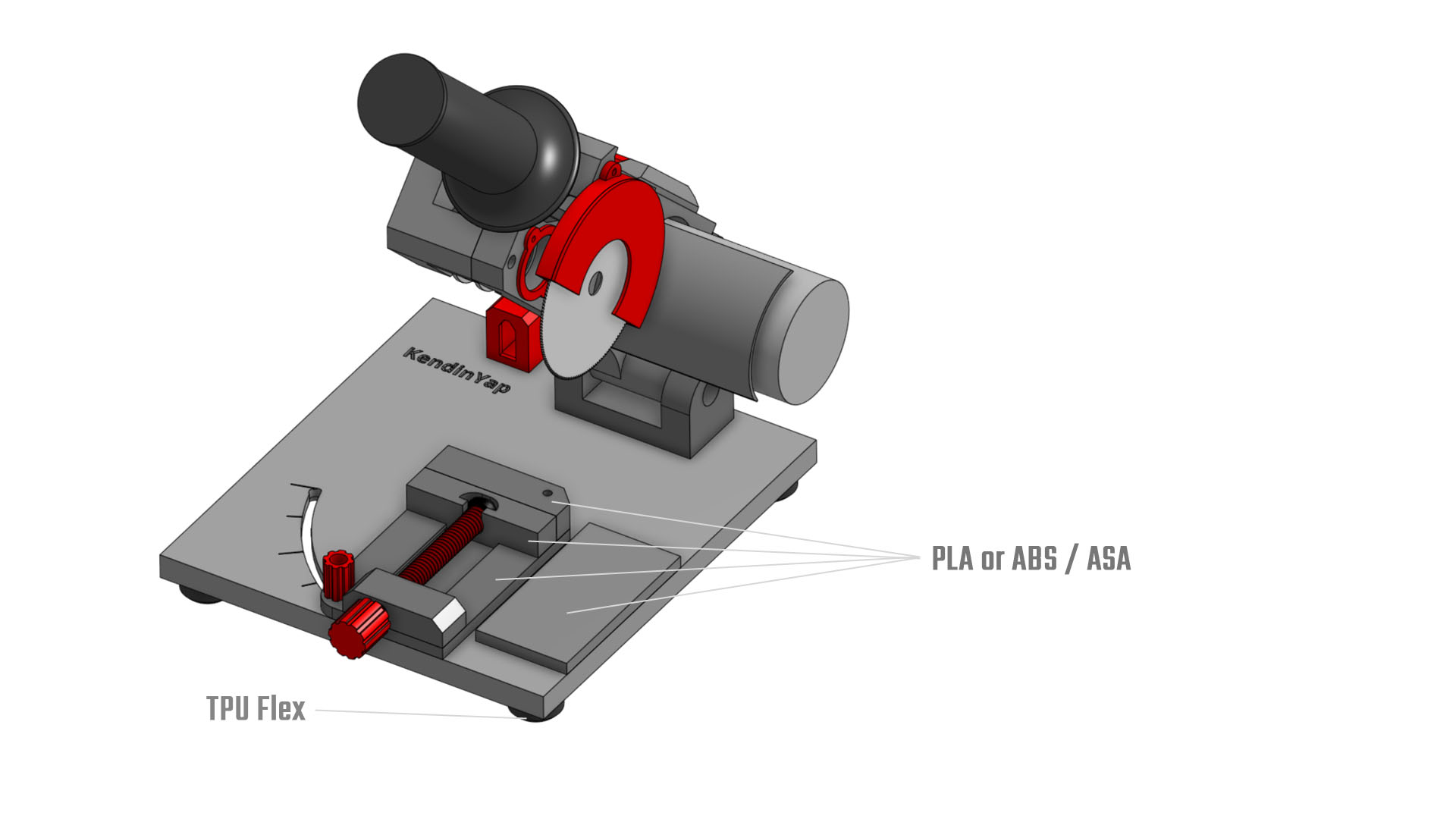

Filament olarak çoğunlukla PLA gereklidir. Ayak kısımları esnek TPU malzemeden yazdırılmalıdır.  Kesilecek nesneyi sabitlemek için bir mengene mevcuttur.  Eğer metal kesmek için kullanılmayacaksa mengenenin tüm parçaları PLA filament ile yazdırılabilir. Ama metal kesimi yapılacaksa metale temas eden parçaları ABS veya ASA filament ile yazdırmanızı tavsiye ederim. Çünkü metal kesme işlemi esnasında çok ısınabilir. PLA yüksek ısıya dayanamaz. Metal kesme işlemi çok uzun sürmeyecekse PETG de kullanılabilir.

17mm kalınlığa kadar her türlü sert ağacı kesebilir. Alüminyum boru veya içi boş kare profilleri de rahatlıkla kesebilir.  775 lik fırçalı DC motor 100W veya üzeri güce sahip olmalıdır. 24V olanlar idealdir. 12V motorları da kullanabilirsiniz ama daha yüksek akım kapasitesine sahip güç kaynağı gerekir.

Mengenenin 45 dereceye kadar açısı değiştirilebilir. Bu sayede 45° ye kadar açılı kesim yapma imkanı sağlar. Fakat mengenenin açısı arttırıldığında kesilecek olan nesne testere bıçağından uzaklaşır. Bu yüzden genişliği fazla olan nesneleri açılı kesmek mümkün olmayabilir. Bu sorunun çözümü için ileride farklı şekilde çalışan bir mengene düzeneği tasarlamayı düşünüyorum.

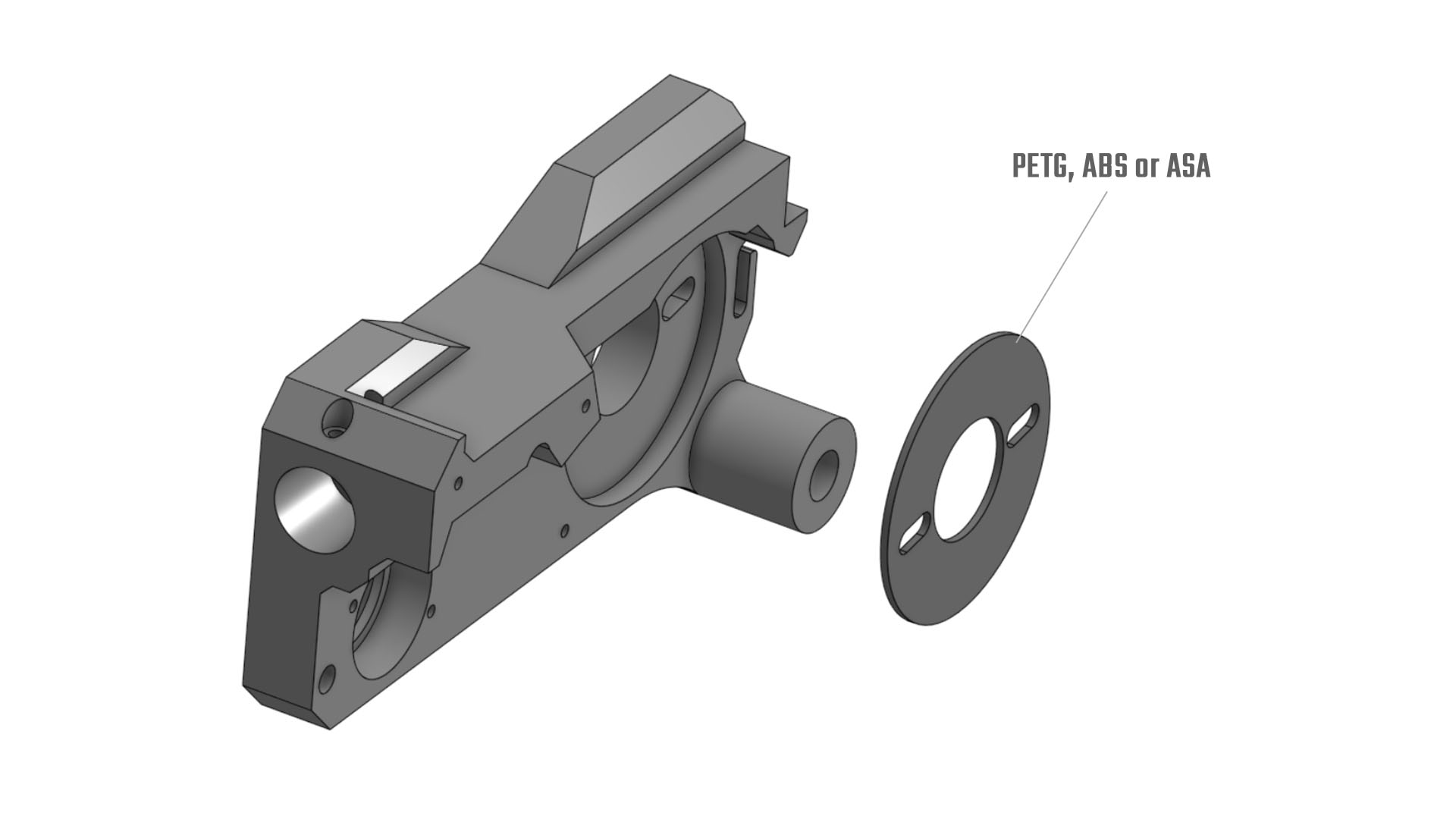

Motor ile motor yatağı arasındaki dairesel parça PETG, ABS veya ASA ile yazdırılmalıdır.  Bu sayede motorun sıcaklığı PLA ile yazdırdığımız motor yatağına zarar veremez.

Gerekli Malzemeler:

DC 775 Motor 24V 15000Rpm: https://app.hb.biz/CPrY7BFBycdS
65mm dairesel testere bıçağı: https://s.click.aliexpress.com/e/_Dmp0Ru3
Rulman 8X22X7 (608): https://s.click.aliexpress.com/e/_DBoGMux
36T kasnak (36T W6 B8) : https://s.click.aliexpress.com/e/_DDANaA1
16T kasnak (16TB5W6) : https://s.click.aliexpress.com/e/_DDOPmP9
2GT-200 Kayış: https://s.click.aliexpress.com/e/_DCgL6GB
Testere bıçağı bağlantı şaftı (M6-8) : https://shorturl.at/mqzMR
8mm x 100mm Çelik şaft: https://shorturl.at/frNQW
Power Supply 24V 100W+ : https://s.click.aliexpress.com/e/_DBP9Syb
Rocker buton: https://s.click.aliexpress.com/e/_Ddg4ZfH
Silikon kablo (14AWG): https://s.click.aliexpress.com/e/_DE2EapN
XT60 konnektör: https://s.click.aliexpress.com/e/_DeFsIGx
Vidalar (M2.2 – M2.3) : https://s.click.aliexpress.com/e/_DEvN4J9
M3 vidalar : https://s.click.aliexpress.com/e/_DCB0FK3
Gümüş PLA Filament
Kırmızı PLA Filament
TPU Flex Filament
————————

Takometre: https://s.click.aliexpress.com/e/_DEJYZ9d
Elektrikli tornavida: https://s.click.aliexpress.com/e/_Dn1Xdl1

3D Printer Dosyaları: https://drive.google.com/file/d/1GDKKjmUZIqawwSXkEcDLpfDlzNgqAWuF/view?usp=sharing

DİKKAT! : Kesici aletler tehlikeli olabilir. Dikkatli kullanılmalıdırlar. Koruyucu gözlük ile kullanılması güvenliğiniz için önemlidir.
