Timer ve Voltaj Ayarlı Regülatör Yapımı 90W. 1.25-33V / Maks 5A

Zaman ve voltaj ayarlı regülatör devresi nasıl yapılır. 1.25-33V /  5A

İdeal giriş voltajı 12-16V aralığıdır. Maksimum 35V giriş desteğine sahiptir. Maksimum gücü 90W dır.
Çıkış voltaj aralığı 1.25-33V dur.
Giriş voltajı 16V dan düşük olduğunda aşırı ısınma sorunu yaşanmaz. (Tabi ki devreye bağlı olan yük 5A den daha fazla akım çekmemeli.)
Eğer 16V dan daha yüksek giriş voltajı ile beslenecek ise TIP35 in fan ile soğutulması gerekir.

Dirençler: https://s.click.aliexpress.com/e/_DdcnCxd
Kondansatörler (1uF 50V, 10uF 50V, 470uF 50V): https://s.click.aliexpress.com/e/_DEyLDmX
Kondansatörler (0.1uF/100nf, 0.33uF/330nF): https://s.click.aliexpress.com/e/_Dknpqxl
Diyot: https://s.click.aliexpress.com/e/_DeMCDjv
NE555 IC: https://s.click.aliexpress.com/e/_DeMCDjv
Trimpot (5K, 100K): https://s.click.aliexpress.com/e/_DF7rXyx
7809: https://s.click.aliexpress.com/e/_DnKSjXD
LM317: https://s.click.aliexpress.com/e/_DFHimKj
5mm LED: https://s.click.aliexpress.com/e/_DFxp6l1
Tactile push buton (6x6x5): https://s.click.aliexpress.com/e/_DBh8dAf
TIP35C: https://s.click.aliexpress.com/e/_DEBvylt
Heatsink (To 220): https://s.click.aliexpress.com/e/_DkC3Ry7
Heatsink (to 247): https://s.click.aliexpress.com/e/_DkJWxin
Bakırlı Plaket PCB: https://s.click.aliexpress.com/e/_DD2XNgx

Mini Drill Matkap Uçları: https://s.click.aliexpress.com/e/_DBZ9sTH
PCB Transfer Paper: https://s.click.aliexpress.com/e/_DCiJnxt

80W Havya: https://s.click.aliexpress.com/e/_DD75tWX
Digital Multimetre AC DC A830L : https://s.click.aliexpress.com/e/_DmjzgOJ
Digital Multimetre AC DC ANENG XL830L : https://s.click.aliexpress.com/e/_DEJiyIP
UT61 Profesyonel Digital Multimetre : https://s.click.aliexpress.com/e/_DmtkrmJ

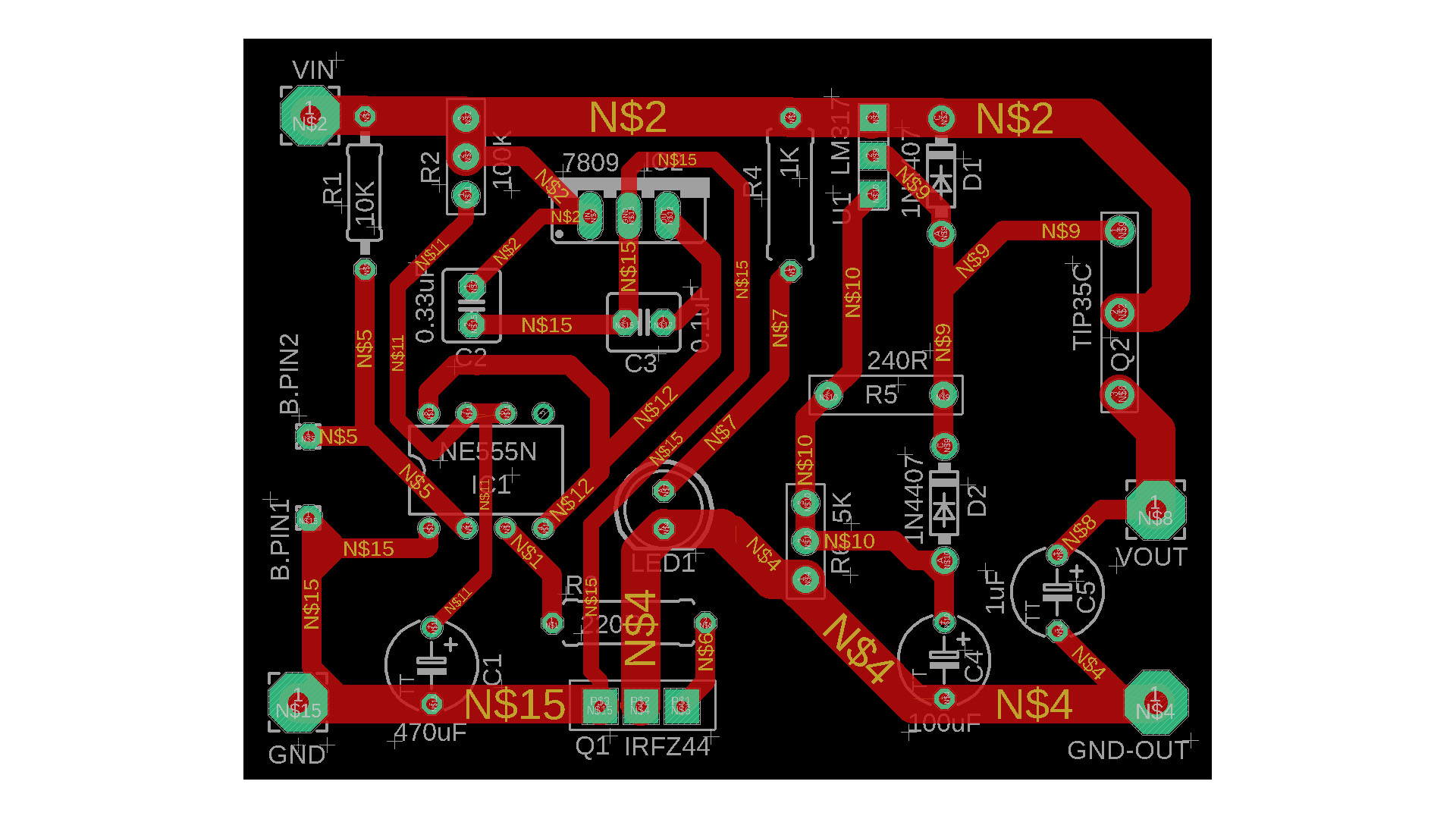

DEVRE PDF DOSYALARI: https://drive.google.com/file/d/1xaTDrzANUYdenJGogpIbCZ_-u01ftjTL/view?usp=sharing

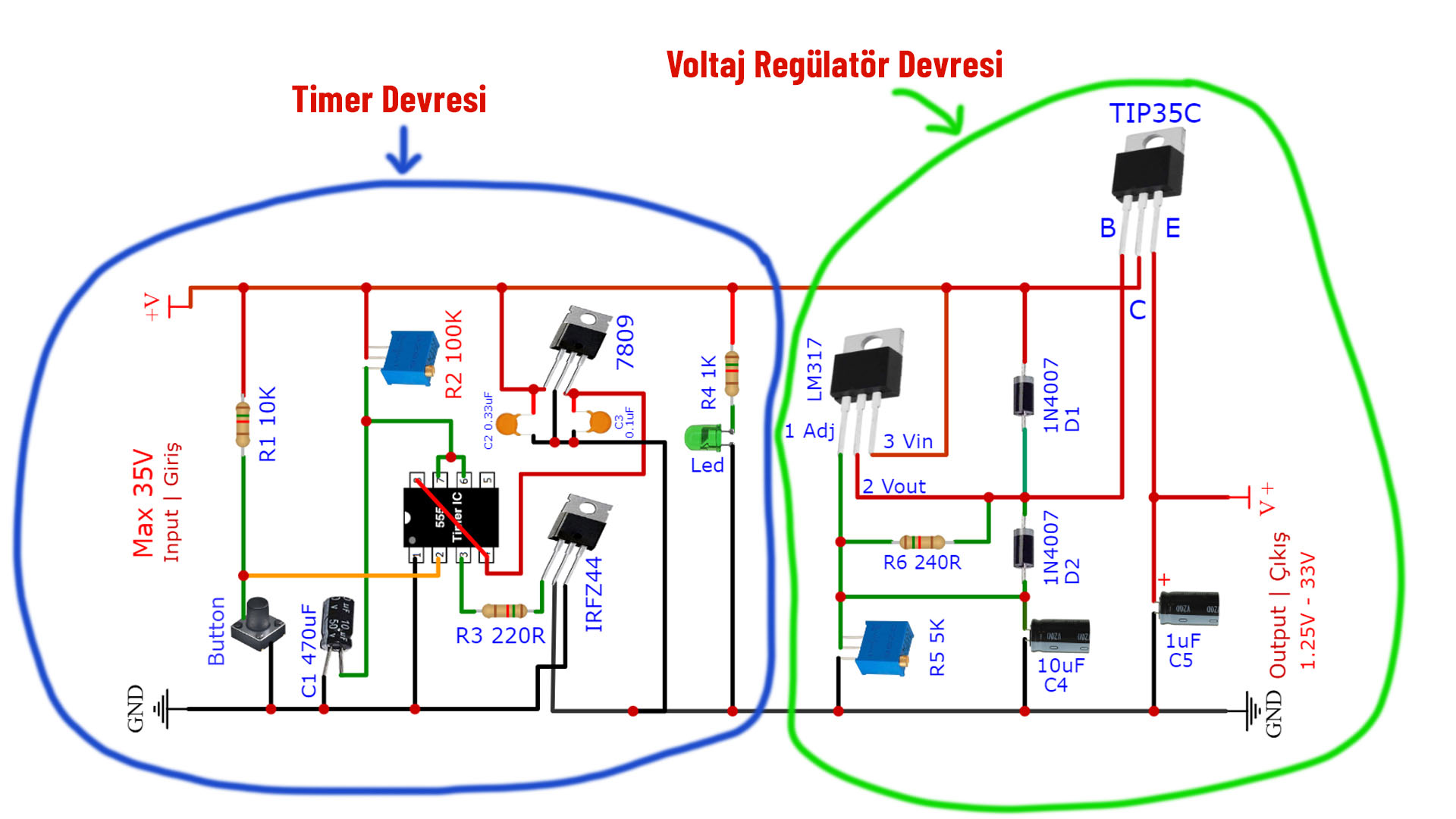

Devre iki bölümden oluşur. İlk bölüm süreyi ayarlayabilmemizi sağlar.
Süreyi belirleyen faktörler:

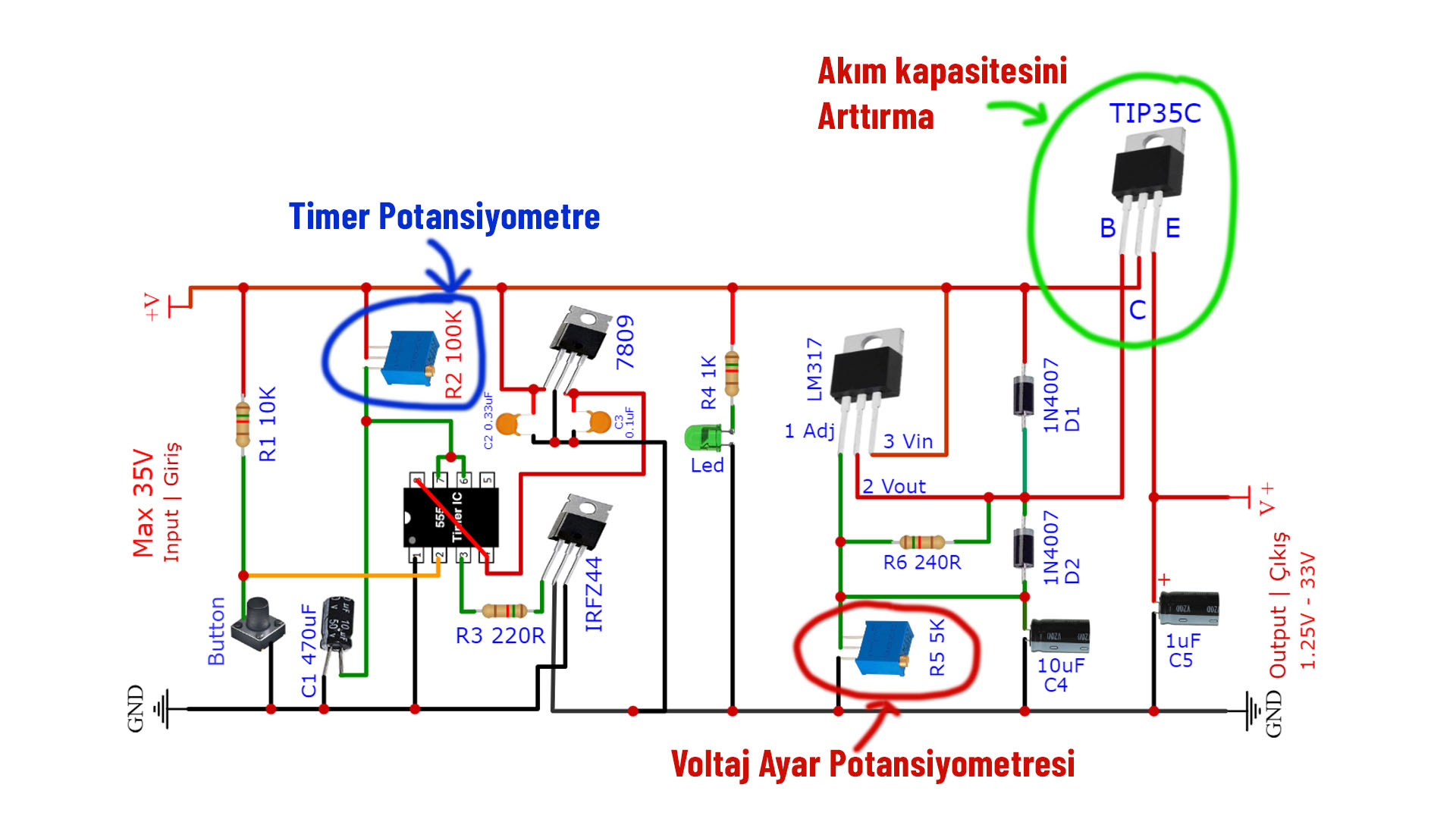

1-) 100K trimpot: Ohm değerini arttırdığımızda çalışma süresi artar. Değeri düşürdüğümüzde azalır. Eğer çok daha uzun süreye ihtiyacımız varsa 100K yerine 500K Trimpot kullanılabilir.
2-) C1 kondansatörü: Devrede 470uF değerinde bir kondansatör kullanıldı. Daha yüksek değere sahip olan bir tane kullanılırsa ayarlayabileceğimiz maksimum süre uzayacaktır. Yani 470uF yerine 1000uF kullanırsak maksimum ayarlayabileceğimiz süre iki katına çıkar.
3-) Giriş voltajı: Giriş voltajı ters orantılı etki yapar. Düşük giriş voltajı süre açısından daha fazla çalışma aralığı sağlar. Opsiyonel olarak timer devresi 7809 un sabit voltajından beslenirse giriş voltajının süreye etkisi olmaz.

Süre hesaplama formülü:  T=1.1 x R2 x C1

Timer bölümünde kullanılan 555 entegresi maksimum 16V ile çalışabilir. Eğer devre daha yüksek giriş voltajı ile beslenirse 555 entegresi bozulur. Sabit 9V ile beslenmesi için 7809 regülatörü kullanıldı. İstenirse 7808 veya 7812 de kullanılabilir.



İkinci kısım, ayarlanabilir voltaj regülatörüdür. Zamanlayıcı devresi ile ayarladığımız süre boyunca voltaj regülatörü aktiftir. Zamanlayıcı devresi IRFZ44 transistör ile açılır/kapanır.
Voltaj ayarı için LM317 regülatörü kullanılmıştır. Akım kapasitesini artırmak için TIP35C NPN transistör kullanılmıştır. Bunun yerine herhangi bir NPN güç transistörü kullanılabilir. Örneğin TIP3055.
TIP35C maksimum 90W’tır. Düşük voltajla (90W/3,6V=25A) 25A’ya kadar destekler. Ancak yüksek akımlar için çok güçlü soğutma gerekir. Yani 5A makul bir kullanım limiti olabilir.

Detaylar için aşağıdaki videomu izleyebilirsiniz.
